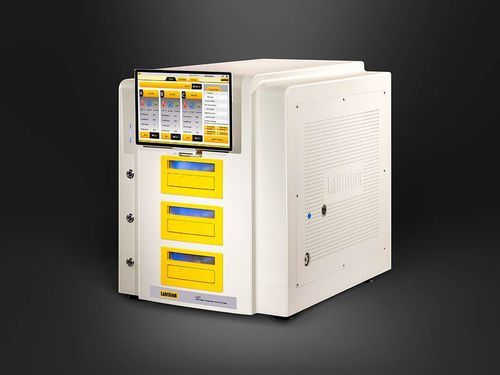

Sistema de prueba de humedad C303H

de controlde temperaturade permeabilidad de vapor de agua

Descripción general

El C303H es un sistema de ensayo de tasa de transmisión de vapor de agua (WVTR) de laboratorio para mediciones precisas y repetibles de películas, plásticos y materiales en lámina. Emplea un sensor de humedad por infrarrojos patentado y cumple métodos estándar como ASTM F1249, ISO 15106-2 y JIS K7129.

Características clave

• Sensor infrarrojo: sensor infrarrojo no consumible patentado con límites de detección bajos, alarma por sobrepaso y protección automática.
• Datos precisos: control de temperatura constante con circulación de aire 360°, sensores de temperatura y humedad de alta precisión, control automatizado de flujo, temperatura y HR; repetibilidad hasta 0,005 g/(m²·day).
• Tres cámaras independientes: tres cámaras estándar de 50 cm² para ensayos paralelos de tres muestras en condiciones idénticas con datos independientes y sujeción automática para sellado constante.
• Control inteligente: panel táctil Windows de 12 pulgadas con modo automático para inicio con un clic; cámaras tipo cajón con entrada/salida automática y alertas sonoras/visuales.
• Seguridad y fiabilidad: ordenador industrial embebido, sensores ópticos/inteligentes y alarmas sonoras/visuales; componentes de calidad para operación estable a largo plazo.
• Funciones avanzadas: modo profesional de ensayo, generación automática de curvas WVTR y parámetros relacionados; rangos ampliados y opciones de software/conformidad disponibles.

Principio de ensayo

• La muestra pretratada se sujeta entre una cámara de alta humedad y otra de baja humedad. Nitrógeno húmedo circula en el lado de alta humedad y nitrógeno seco en el lado de baja humedad. El vapor de agua difunde a través de la muestra hacia el lado de baja humedad, donde el nitrógeno seco transporta el vapor al sensor infrarrojo. La señal del sensor se analiza y se convierte en valores WVTR.

Normas de referencia

• ASTM F1249
• ISO 15106-2
• GB/T 26253
• JIS K7129
• YBB00092003-2015

Aplicaciones de ensayo

• Películas: ensayos WVTR para películas plásticas, películas papel‑plástico, películas coextruidas, películas metalizadas y compositos multicapa — apto para evaluación de barreras en sectores alimentario, farmacéutico y electrónico.
• Hojas: ensayos WVTR para PP, PVC, PVDC, láminas metálicas, hojas de caucho y silicona — aplicable para fabricantes y laboratorios de control de calidad que requieren datos de permeación precisos.

Especificaciones técnicas

• Alcance de ensayo (área estándar 50 cm²): 0,005–40 g/(m²·day) estándar; opcional 0,005–100 g/(m²·day).
• Áreas de máscara (opcionales): 5 cm²: 0,05–400 g/(m²·day); 1 cm²: 0,25–2000 g/(m²·day).
• Resolución: 0,0001 g/(m²·day).
• Repetibilidad: 0,005 g/(m²·day) o 2 %, lo que sea mayor.
• Rango de temperatura: 15–50 °C (estándar); 5–60 °C (personalizado).
• Fluctuación de temperatura: ±0,05 °C.
• Rango de humedad: 5–90 % HR ±1 % (dentro del rango de temperatura estándar).
• Cámara de ensayo: 3 cámaras independientes; área estándar 50 cm² por cámara.
• Tamaño de muestra: 11,2 cm × 11,2 cm (4,4” × 4,4”).
• Espesor máximo de muestra: ≤ 3 mm (120 mil).
• Gas portador: nitrógeno de alta pureza 99,999 % (suministrado por el usuario).
• Presión de la fuente de aire: ≥ 280 kPa (40,6 PSI); la entrada de la máquina puede requerir ≥ 550 kPa (79,7 PSI), entrada Ø6 mm poliuretano.
• Tamaño de interfaz: tubo metálico 1/8".
• Dimensiones: 60 cm × 50 cm × 70 cm (H×W×D).
• Alimentación: 120 VAC ±10 % 60 Hz o 220 VAC ±10 % 50 Hz.
• Peso neto: 100 kg (220 lbs).
• Configuración estándar: unidad principal, tableta, muestreador, grasa para vacío, tubo de poliuretano Ø6 mm.
• Opciones: compresor de aire; sistemas informáticos CFR21 Part 11 / GMP; DataShield™ gestión de datos (opcional).
