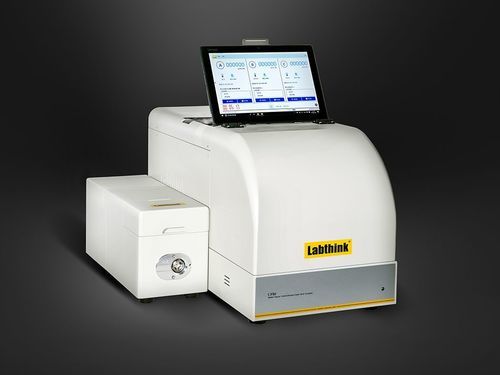

Tester de control C390H

de vapor de aguade permeabilidad de vapor de aguade calibración

Sistema de ensayo de permeabilidad al vapor de agua (WVTR) C390H es un instrumento automatizado basado en sensor infrarrojo diseñado para medir la permeabilidad al vapor de agua de materiales de barrera medios y altos, conforme a ISO 15106-2 y ASTM F1249. Permite ensayar tres muestras simultáneamente con control preciso de temperatura, humedad y caudal de gas portador; indicado para películas, láminas y ensayos de envases completos en sectores alimentario, farmacéutico, médico, electrónico e industrial.

Funcionalidad y diseño

• Sensor infrarrojo propietario que proporciona alta sensibilidad y estabilidad sin calibraciones frecuentes por rango.
• Bloque de ensayo integrado patentado de tres celdas con diseño hidrodinámico y termodinámico optimizado para mejorar la uniformidad de medición.
• Control automático de temperatura, humedad y caudal con monitorización independiente por cédula.
• Tres celdas idénticas permiten pruebas en paralelo para mayor rendimiento.
• Pantalla táctil de 12" (Windows 11) y software opcional DataShield™ para gestión y exportación automatizada de datos.

Principio de prueba
La muestra se monta en una celda de difusión dividida en cámara seca y cámara con humedad controlada. Nitrógeno seco de alta pureza barre el lado seco; el vapor permeado es transportado por el gas portador hasta el sensor infrarrojo y convertido en señales eléctricas a partir de las cuales se calcula el WVTR. Para muestras de paquete completo, el nitrógeno fluye dentro del paquete mientras el exterior se mantiene en alta humedad.

Normas de prueba

• ISO 15106-2
• ASTM F1249
• GB/T 26253
• JIS K7129
• YBB 00092003-2015

Aplicaciones

• Aplicaciones básicas
  • Películas: films plásticos, films compuestos papel-plástico, films coextruídos, hojas/aluminio y films compuestos de aluminio.
  • Láminas: PP, PVC, PVDC, foil metálico, almohadillas de goma, obleas de silicio.
  • Envases: botellas plásticas, pouches, cartones revestidos, bolsas al vacío, latas, envases cosméticos, tubos flexibles, recipientes.
• Aplicaciones extendidas
  • Sistemas de cierre para botellas/cartones/pouches.
  • Hojas traseras solares para módulos fotovoltaicos.
  • Tubos plásticos (p. ej. cosmética), blisters completos y envases industriales como depósitos de combustible y carcasas plásticas de baterías.

Especificaciones técnicas

• Modelo: C390H
• Rango WVTR estándar: 0.005 ~ 40 g/(m2·día)
• Rango opcional: 0.005 ~ 100 g/(m2·día)
• Rango para prueba de paquete (opcional): 0.000025 ~ 0.2 g/(pkg·día), volumen máximo 3 L (opcional)
• Resolución: 0.0001 g/(m2·día)
• Repetibilidad: 0.005 g/(m2·día) o 2%
• Temperatura de ensayo: 10 ~ 55 °C ±0.2 °C
• Humedad de ensayo: 5% ~ 90% RH ±1% y 100%
• Cámara de ensayo: 3 celdas (bloque integrado)
• Tamaño de muestra: 108 mm × 108 mm; espesor ≤ 3 mm; área estándar 50 cm²
• Gas portador: Nitrógeno 99.999% (no suministrado); presión ≥ 0.28 MPa / 40.6 psi; puerto 1/8"
• Opciones: prueba de paquete (3 L máx.), DataShield™, sistema informático conforme GMP, soporte CFR21 Part11 (opcionales)
