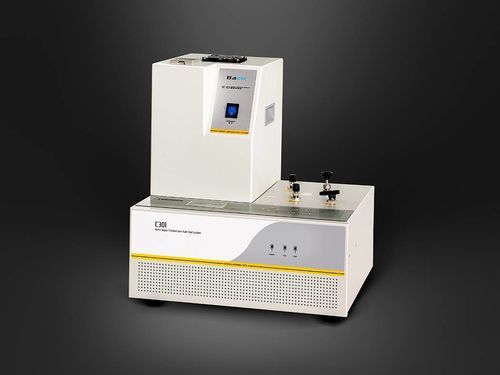

Tester de humedad C301B

de vapor de aguade caudal de gaspara dispositivos médicos

El sistema de ensayo de tasa de transmisión de vapor de agua C301B es un instrumento basado en sensor infrarrojo diseñado para determinar la tasa de transmisión de vapor de agua (WVTR) de materiales barrera con propiedades de alta y media barrera frente a la humedad, de acuerdo con ASTM F1249 e ISO 15106-2. Es aplicable a la medición de WVTR para películas plásticas, láminas, papel, envases y materiales de embalaje utilizados en las industrias alimentaria, farmacéutica, dispositivos médicos, bienes de consumo, fotovoltaica y electrónica.

Características del producto

• Equipado con sensor infrarrojo patentado por Labthink, conforme a ASTM F1249; tipo no consumible con vida útil muy larga.
• Soporta control de temperatura para realizar ensayos en diferentes condiciones.
• Célula de ensayo integrada de acero inoxidable de alta calidad con mejor rendimiento de sellado.
• Válvula de aislamiento manual importada y regulador de flujo para mejor rendimiento de sellado y menor tasa de fallo.
• Diseño estilo ordenador industrial: tamaño compacto y refrigeración rápida.
• Se suministra película de referencia para calibración rápida.
• El sistema adopta control por microcontrolador y puede funcionar de forma independiente.
• Los informes de ensayo pueden exportarse en formatos comunes como EXCEL y PDF.
• Soporta microimpresora para impresión automática de datos de ensayo (opcional).
• Equipado con interfaz RS232 para conexión a software de PC para análisis de curvas, almacenamiento de datos e impresión de informes (opcional).

Principio de ensayo
La muestra preacondicionada se sujeta en la célula de ensayo; nitrógeno con humedad relativa estable fluye por un lado de la muestra mientras que nitrógeno seco fluye por el otro lado. Debido al gradiente de humedad, el vapor de agua permea a través de la muestra desde el lado de alta humedad hacia el lado de baja humedad y es arrastrado por el flujo de nitrógeno seco hasta el sensor infrarrojo. El sensor infrarrojo analiza las señales eléctricas generadas por el vapor de agua para calcular la concentración de vapor de agua y la tasa de transmisión de vapor de agua.

Normas

• ASTM F1249
• ISO 15106-2
• GB/T 26253
• JIS K7129
• YBB00092003-2015

Aplicaciones

• Películas
  Ensayos WVTR de diversas películas plásticas, películas compuestas papel-plástico, películas coextruidas, películas aluminizadas, láminas de aluminio, películas compuestas con lámina de aluminio, películas compuestas con fibra de vidrio y aluminio y otros materiales relacionados.
• Hojas
  Ensayos WVTR de hojas de PP, PVC y PVDC, láminas metálicas, almohadillas de caucho, obleas de silicio y otros materiales en hoja.

Especificaciones técnicas

• Tabla 1 — Parámetros de ensayo (C301B)
  • Rango de ensayo (g/(m²·day), área estándar 50 cm²): 0.1–40
  • Resolución (g/(m²·day)): 0.1
  • Temperatura de ensayo (°C): 15–50
  • Resolución de temperatura (°C): 0.1
  • Fluctuación de temperatura (°C): ±0.5
  • Humedad de ensayo (%RH): 4%RH–100%RH ±2% (solución salina saturada)
  • Función extendida: requisito de sistema informático GMP (Opcional)
• Tabla 2 — Especificaciones técnicas
  • Célula de ensayo: 1 célula
  • Tamaño de la muestra: 3.8” × 3.8” (9.7 cm × 9.7 cm)
  • Grosor de la muestra: ≤ 120 mil (3 mm)
  • Área de ensayo estándar: 50 cm²
  • Gas de ensayo: nitrógeno de alta pureza 99,999% (no incluido)
  • Presión de gas: 7.2 PSI / 50 kPa
  • Tamaño del puerto: tubo metálico 1/8”
  • Dimensiones del instrumento: 12.9” H × 16.9” W × 15.7” D (33 cm × 43 cm × 40 cm)
  • Alimentación: 120 VAC ±10% 60 Hz / 220 VAC ±10% 50 Hz (una de las dos)
  • Peso neto: 50 lbs (23 kg)
• Tabla 3 — Configuración del producto
  • Configuración estándar: unidad principal del instrumento, dispositivo de control de temperatura TC03, placa cerámica porosa, muestreador, grasa de vacío.
  • Piezas opcionales: software profesional, requisito de sistema informático GMP, microimpresora.
