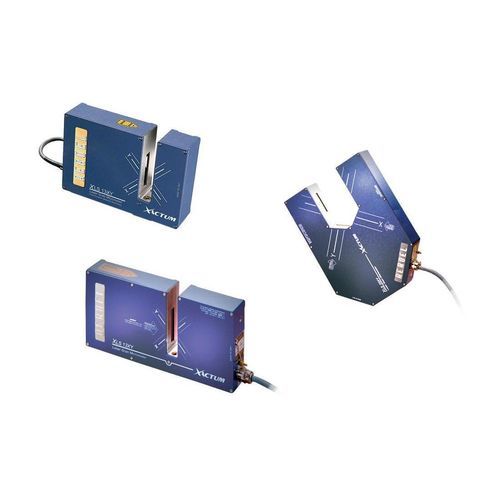

Dispositivo de medición de control XLS series

de diámetrode movimientospara sensor

Descripción del producto
La serie XLS (eXactum Laser Scan Micrometer) ofrece galgas láser para la medición de diámetro en doble eje con alta precisión. La electrónica integrada permite que las unidades XLS funcionen como sensores inteligentes de diámetro autónomos o se integren en sistemas de medición y control láser para el control en línea de procesos.

Características funcionales
Los micrómetros XLS se conectan directamente a PC, PLC o NC mediante Ethernet, RS232 o RS485. Cualquier controlador o software con estas interfaces puede recibir lecturas de diámetro rápidas y precisas para registro de datos, control de proceso o integración en aplicaciones de cliente. Esta conectividad hace a los XLS adecuados para OEM, integradores de sistemas y grandes instalaciones.

Beneficios

• Medición sin contacto: apto para piezas en movimiento, calientes o blandas.
• Amplio rango de medición: mide piezas de diferentes tamaños sin preajuste.
• Insensible a la velocidad y vibración: permite medición en línea durante la producción.
• Concepto de medida absoluta: no requiere puesta a cero al cambiar el diámetro.
• Alta velocidad de medida y pequeño tamaño de punto: detecta detalles que pasarían desapercibidos para sondas de contacto o anillos de aire.
• Inspección en línea al 100%: facilita la fabricación sin defectos.
• Ideal para regulación automática del proceso: reduce desperdicio de material y mano de obra.
• Mediciones rápidas y sencillas: disminuye costos de controles off-line por muestreo.
• Resultados precisos y reproducibles: independientes de la experiencia del operario.

Versiones

• XLS13XY
  Área de medida: 4x4 mm o 13x13 mm
  Diámetros medibles: desde 0,03 hasta 10 mm
  Repetibilidad: hasta ±0,02 µm
• XLS13XY 1500
  Área de medida: 4x4 mm o 13x13 mm
  Diámetros medibles: desde 0,03 hasta 10 mm
  Repetibilidad: hasta ±0,2 µm
• XLS150
  Área de medida: 35x35 mm
  Diámetros medibles: desde 0,03 hasta 10 mm
  Repetibilidad: hasta ±0,15 µm

Especificaciones técnicas

• Serie: XLS (eXactum Laser Scan Micrometer)
• Principio de medida: micrometría por escaneo láser sin contacto
• Electrónica integrada; puede operar como sensor de diámetro inteligente autónomo
• Conectividad: Ethernet, RS232, RS485 (conexión directa a PC, PLC, NC)
• Aplicaciones: control en línea, integración OEM, integradores de sistemas, aplicaciones a gran escala
• Diámetros medibles: 0,03 mm a 10 mm (según versión)
• Áreas de medida (ejemplos): 4x4 mm, 13x13 mm, 35x35 mm
• Repetibilidad (ejemplos): hasta ±0,02 µm; hasta ±0,15 µm; hasta ±0,2 µm (según modelo)
• Ventajas: concepto de medida absoluta, insensible a velocidad y vibración, alta velocidad de medida, pequeño tamaño de punto
• Usos típicos: piezas en movimiento, calientes o blandas; control en línea 100%; regulación automática del proceso
