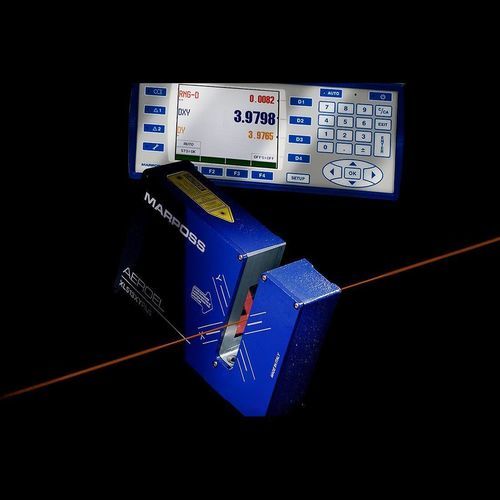

Dispositivo de medición de control XPLORELINE

de diámetropara aplicaciones médicascontinuo

Descripción
La gama XPLORELINE ofrece sistemas de micrómetros láser en línea para el control del 100% del diámetro en productos continuos. Cada sistema incluye un sensor/calibrador programado con software dedicado, una unidad de visualización y un mando remoto para medir productos en movimiento rápido con precisión y apoyar el control de proceso.

Características exclusivas

• Motor de escaneo con tecnología Fluid Dynamic Bearing (sin rodamientos de bolas) para funcionamiento con desgaste minimizado.
• Opción NO-VAR para compensación automática de la dilatación térmica mediante un coeficiente programable por el usuario.
• Servidor Web integrado (Ethernet) para acceso remoto, configuración, programación y visualización de vídeo (pulso luminoso).

Beneficios

• Mide diámetro y posición del producto en el campo de medida para control de perfil y centrado.
• Supervisa el diámetro medio y detecta fallos cortos de diámetro en tiempo real.
• Registra el diámetro máximo y mínimo en longitudes programables para verificar piezas perfiladas (p. ej. tubo corrugado).
• Software Blistbuster incluido para detectar fallos/repeticiones de burbujas y contabilizar metros.
• Salidas de alarma por fuera de tolerancia y preparado para integración en red.

Versiones

• Monoeje: XPLORELINE.X40 — Campo de medida 40,5 mm; diámetros medibles 0,15–40 mm; repetibilidad hasta ±0,6 µm.
• XPLORELINE.X80 — Campo de medida 80 mm; diámetros medibles 0,75–78 mm; repetibilidad hasta ±1 µm.
• XPLORELINE.X150 — Campo de medida 150 mm; diámetros medibles 0,8–149 mm; repetibilidad hasta ±1,5 µm.

• Bieje: XPLORELINE.XY13 — Campo de medida 13x13 mm; diámetros medibles 0,1–10 mm; repetibilidad hasta ±0,3 µm.
• XPLORELINE.XY35 — Campo de medida 35x35 mm; diámetros medibles 0,2–32 mm; repetibilidad hasta ±0,6 µm.

Vídeo
Demostración del control de diámetro en línea en un tubo de vidrio transparente usando el sistema XPLORELINE.X80, mostrando la medición en directo y la visualización del pulso luminoso.

Especificaciones técnicas

• Familia de productos: sistemas micrómetros láser XPLORELINE para medición de diámetro en línea.
• Composición del sistema: sensor/calibrador con software dedicado, unidad de visualización y mando remoto.
• Capacidad de medición: control 100% del diámetro de productos continuos (cables eléctricos, tubos plásticos, perfiles extruidos, tubos de vidrio, etc.).
• Motor de escaneo: tecnología Fluid Dynamic Bearing para operación con mínima abrasión.
• Compensación térmica: opción NO-VAR con coeficiente de dilatación programable por el usuario.
• Conectividad: servidor Web vía Ethernet para visualización remota, configuración, programación y visualización de vídeo.
• Software: Blistbuster para detección de fallos repetitivos/burbujas y conteo de metros.
• Salidas: salidas de alarma por fuera de tolerancia.
• Redes: preparado para integración en entornos de red industrial.
• Configuraciones disponibles y repetibilidad típica: monoeje (X40, X80, X150) y bieje (XY13, XY35); repetibilidad de ±0,3 µm a ±1,5 µm según modelo.
