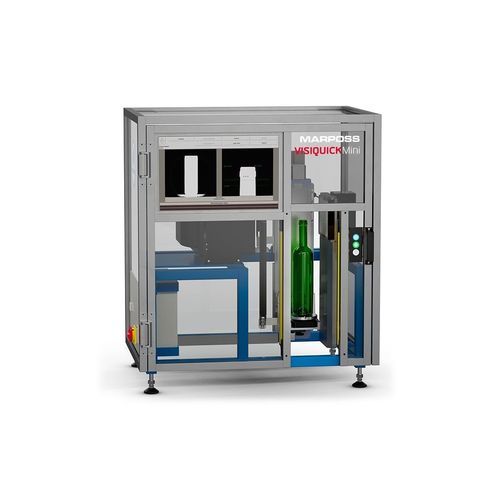

Sistema de inspección óptica VISIQUICK-MINI™

semiautomáticade botellascompacta

Descripción del producto
VisiQuick-mini™ es un banco compacto, flexible y semiautomático que utiliza óptica telecéntrica e iluminación colimada para mediciones dimensionales y geométricas precisas de envases de vidrio por muestreo. Adecuado para una amplia variedad de formas, tamaños y colores, puede instalarse en el cold-end, en laboratorio o cerca de la línea de producción como alternativa eficiente a los calibres go/no-go para el control de dimensiones externas.

Beneficios

• Compacto: lente telecéntrica e iluminador colimado reducen la huella y garantizan mediciones estables
• Flexible: no requiere cambios de herramienta entre diferentes formas y tamaños
• Rentable: sustituye varios calibres mecánicos por un único sistema óptico
• Amplia librería de medidas: algoritmos listos para parámetros comunes de envases de vidrio

Algoritmos de medición / parámetros medibles

• Altura total
• Verticalidad
• Cuello torcido
• Parallelismo de la boca
• Parámetros del cuerpo (diámetros, lados largos/cortos y diagonales para envases no circulares, alturas en un diámetro dado, etc.)
• Parámetros de acabado para cualquier tipo de terminación (diámetros, alturas, ángulos, radios, etc.)
• Peso (opcional, báscula industrial)

Especificaciones técnicas

• Dimensiones totales: 1.000 x 700 x 1.000 mm
• Alimentación: 220 Vac
• Altura máxima medible: ≤ 410 mm
• Diámetro externo / diagonal máximo del cuerpo: ≤ 120 mm
• Peso máximo de la pieza: ≤ 2 Kg (báscula opcional)
• Repetibilidad: ≤ ±0,01 mm (evaluada en el patrón)
• Resolución opcional de la báscula industrial: 0,1 g
• Tiempo típico de medición: 30–60 s
• Preparado para Industria 4.0; compatibilidad con sistemas de monitorización de producción
• IHM intuitiva (interfaz de usuario)
