Controlador para producción ZENITH

de laboratoriopara dispositivos médicospara la investigación

Descripción del producto

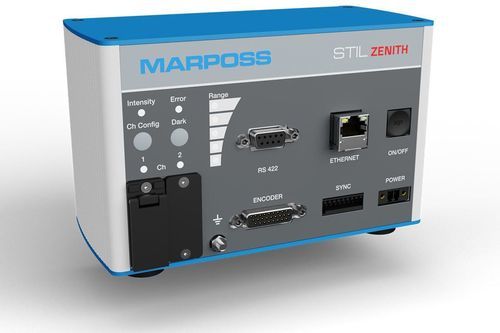

ZENITH es un controlador confocal cromático diseñado para la medición sin contacto de distancia y espesor en entornos industriales. Basado en comunicación Ethernet estándar (GigE), ofrece metrología de alta resolución en combinación con cabezales ópticos intercambiables STIL y está diseñado para funcionamiento continuo en producción y laboratorio. ZENITH soporta superficies de distinta reflectividad (transparentes a opacas) y proporciona tasas de adquisición de hasta 5000 Hz.

Ventajas

• Alto rango dinámico (15 bits) para mayor fidelidad de medida
• Conectividad industrial Ethernet (GigE) y salida digital RS422
• Hasta cinco entradas de encoder para integración con CMM y sistemas de movimiento
• Sincronización Master/Slave y trigger de encoder para configuraciones multi-sensor
• Configuración vía software dedicado o configurador web integrado
• Compatible con cabezales ópticos STIL (series CL-MG / OP / ENDO / EVEREST)
• Almacena hasta 20 tablas de calibración para la sonda seleccionada
• Medición sin contacto en metales, vidrio, plásticos, recubrimientos y líquidos

Aplicaciones

• Inspección de vidrio automotriz
• Industria de envases y recipientes de vidrio
• Metrología de baterías y componentes para vehículos eléctricos
• Control de espesor roll-to-roll para películas transparentes y opacas
• Inspección de PCBs y electrónica
• Medición de obleas semiconductoras
• Dispositivos médicos y microfluidos
• Micromecánica, relojería e ingeniería de precisión
• Componentes aeroespaciales y aeronáuticos
• Robótica y líneas de producción automatizadas

Especificaciones técnicas

• Producto: CONTROLLER ZENITH
• Tecnología: Confocal cromático
• Fuente de luz: LED blanca
• Canales: 1
• Frecuencia de adquisición: 400 Hz – 5000 Hz
• Memoria de calibración: hasta 20 tablas de calibración
• Medición de distancia: selección de picos (primero/segundo/tercero/cuarto/último/más intenso)
• Medición de espesor: evaluación por dos picos
• Funciones avanzadas: configurador web, aplicación de descubrimiento de red, SetExposureTime, EncoderTrigger, modo Master & Slave
• Salidas digitales: Ethernet (GigE), RS422
• Sincronización: Trigger in (5–24 Vdc), Trigger out (5 V TTL)
• Otras E/S: hasta 5 entradas de encoder (TTL diferencial)
• Conector de fibra: E2000/APC
• Temperatura de uso: 5°C – 50°C; Almacenamiento: -20°C – 70°C
• Humedad relativa: 5% – 80% sin condensación
• Protección: IP40
• Alimentación: 24 V DC; Consumo: máx. 25 W / típico 10 W
• Dimensiones: 169 × 110 × 88 mm; Peso: 1 kg
• Conformidad: compatibilidad electromagnética EN 61326-1; calificaciones ambientales y de vibración según CEI/EN 60068; grado de protección según CEI EN 60529
