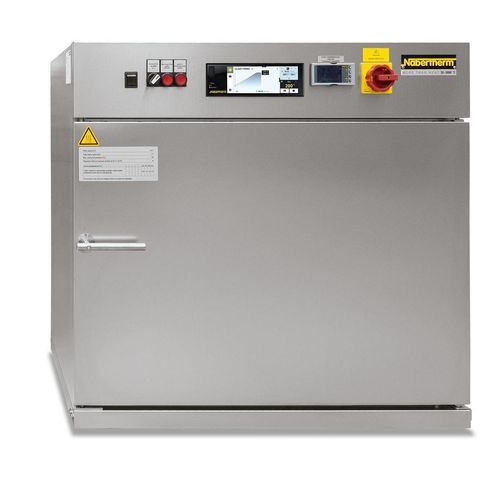

Horno de secado TR 60 LS

de laboratoriode uso generalcon ventilación

Resumen
Apropiadas para secar cargas que contengan disolventes inflamables según EN 1539 (tipo A). Construcción compacta para integración en laboratorio o producción. Los gases se descargan mediante una salida de gases en la parte posterior del armario de secado para su redirección o tratamiento.

Características principales

• Equipamiento de seguridad conforme a EN 1539 para el tratamiento de cargas con contenido de disolvente.
• Tmáx 260 °C.
• Homogeneidad de la temperatura: ±8 K conforme a DIN 17052-1 en la zona útil vacía.
• Uso exclusivo de materiales aislantes sin categorización según el reglamento CE No 1272/2008 (sin lana de silicato de aluminio / RCF).
• Uso conforme a destino según las instrucciones de servicio.
• Controlador táctil C550 (10 programas con 20 segmentos cada uno).
• NTLog básico para controladores Nabertherm: registro de datos de proceso en memoria USB.
• Software gratuito NTEdit para entrada de programas desde PC (Excel TM para MS Windows TM).
• Software gratuito NTGraph para evaluación y documentación de los procesos (Excel TM para MS Windows TM).
• Aplicación gratuita MyNabertherm para monitorización de procesos en dispositivos móviles.

Equipamiento adicional (opcional)

• Mirillas de control para observar la carga.
• Rejillas extraíbles con listones de inserción en distintos niveles.
• Pasamuros lateral.
• Dispositivo giratorio eléctrico (sistema de sujeción adaptado a necesidades del cliente).
• Rodillos de transporte para modelos TR 240 - TR 450.
• Control del proceso y documentación mediante paquete de software VCD para supervisión, documentación y control.

Galería / ejemplos de montaje
Imágenes de ejemplo incluidas: vistas de TR 120 LS (estufa TR 120 LS con equipo de seguridad conforme EN 1539), rejillas extraíbles, TR 60 S con dispositivo giratorio y dispositivo de giro eléctrico opcional.

Especificaciones técnicas (tabla)
Modelo | Tmáx (°C) | Dimensiones internas (anch. x prof. x alt.) mm | Volumen (l) | Dimensiones externas (anch. x prof. x alt.) mm | Potencia (kW) | Conexión | Peso (kg) | Caudal salida (m3/h) | Cantidad máxima de disolvente en g a 100 °C / 150 °C / 200 °C / 250 °C / 260 °C
TR 60 LS | 260 | 450 x 390 x 350 | 60 | 700 x 820 x 720 | 5,7 | trifásica | 96 | 35 | 11,9 / 6,6 / 4,0 / 3,1 / 2,9
TR 120 LS | 260 | 650 x 390 x 500 | 120 | 900 x 820 x 870 | 6,7 | trifásica | 140 | 35 | 13,6 / 7,8 / 4,9 / 3,8 / 3,7
TR 240 LS | 260 | 750 x 550 x 600 | 240 | 1000 x 990 x 970 | 6,7 | trifásica | 170 | 30 | 14,6 / 8,7 / 5,7 / 4,6 / 4,4
TR 450 LS | 260 | 750 x 550 x 1100 | 450 | 1000 x 990 x 1470 | 13,4 | trifásica | 250 | 27 | 17,5 / 11,0 / 7,4 / 6,1 / 5,9

Observaciones técnicas
Las dimensiones externas pueden variar en versiones con equipamiento opcional; dimensiones a petición. La potencia conectada indicada corresponde al horno estándar y puede aumentar con equipamiento adicional. Para hornos preparados para tensiones de rango múltiple, la potencia referida aplica a la tensión de conexión más alta permitida.

Caracteristicas / especificaciones técnicas

• Series: TR LS (varias capacidades: 60, 120, 240, 450 L).
• Temperatura máxima: 260 °C.
• Homogeneidad: ±8 K (DIN 17052-1) en cámara vacía.
• Aislamiento: materiales sin clasificación CLP (no RCF).
• Salida de gases en la parte posterior para redirección o tratamiento de gases.
• Control: C550 (táctil), 10 programas x 20 segmentos.
• Registro de datos: NTLog (USB).
• Software PC: NTEdit (programación via Excel), NTGraph (evaluación y documentación).
• Monitorización móvil: MyNabertherm app.
• Opciones: mirilla, rejillas adicionales, pasamuros lateral, dispositivo giratorio eléctrico, rodillos de transporte (TR 240–TR 450), paquete VCD para control y documentación.
• Conexión eléctrica: monofásica/trifásica según modelo (tabla).
