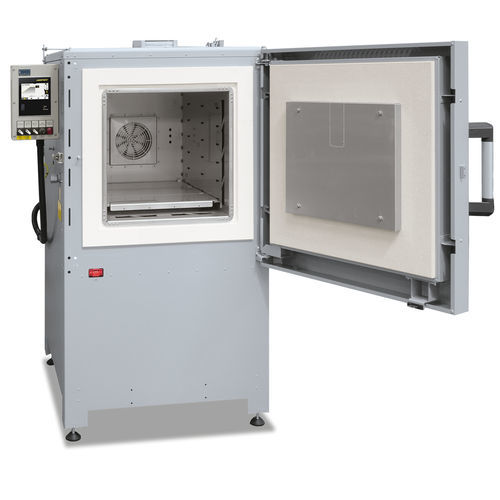

Horno para soldadura blanda NA series

de recocidode revenidotratamiento térmico

Resumen
Distribución óptima del aire debido a altas velocidades de caudal. Hornos de cámara con circulación de aire, calefacción eléctrica, diseñados para procesos de tratamiento térmico en laboratorio y aplicaciones industriales que requieren homogeneidad y control de proceso.

Aplicaciones
Gracias a una precisa homogeneidad de la temperatura, estos hornos de cámara con circulación de aire son idóneos para procesos como revenido, temple, endurecimiento, recocido por disolución, envejecimiento artificial, sinterizado de PTFE, precalentamiento y soldadura. Están equipados con cajas de recocido para procesos como recocido blando de cobre, temple de titanio o revenido de acero con gas de proceso no inflamable. Estructura modular para adaptación mediante accesorios adecuados.

Características principales

• Tmáx 450 °C, 650 °C ó 850 °C
• Circulación de aire horizontal con óptima distribución gracias a deflectores de aire de acero inoxidable
• Puerta con apertura hacia la derecha
• Soporte incluido en el suministro
• Homogeneidad de la temperatura según DIN 17052-1 hasta ± 4 °C
• Distribución óptima del aire debido a altas velocidades de caudal
• Soporte inferior múltiple incluido
• Limitador de seguridad ajustable para temperatura horno y carga
• Uso exclusivo de materiales aislantes sin categorización según la normativa CE No 1272/2008 (sin lana de silicato de aluminio / RCF)
• Uso conforme al destino según instrucciones de servicio
• Controlador táctil B500 (5 programas con 4 segmentos cada uno)
• Desconexión automática del ventilador de circulación durante 2 minutos tras apertura de puerta
• Puerto lateral y puerto adicional de 3 mm para introducir un termopar
• NTLog básico para controladores Nabertherm: registro de datos de proceso en memoria USB
• Software gratuito NTEdit para entrada de programas desde PC (Excel) para MS Windows
• Software gratuito NTGraph para evaluación y documentación de procesos mediante Excel para MS Windows
• Aplicación gratuita MyNabertherm para monitorización de procesos en dispositivos móviles

Equipamiento adicional
Equipamiento opcional para modelos hasta 450 °C

• Válvulas de entrada y salida de aire para aplicaciones de secado
• Enfriamiento controlado mediante válvulas y ventilador
• Chapas insertables adicionales
• Cajas de inyección de gas para distintos métodos de carga
• Accesorios de alimentación de gas
• Control de la carga con documentación del termopar de carga
• Baliza luminosa
• Sistemas de carga
• Paquete de software VCD para supervisión, documentación y control

Más equipamiento opcional para modelos hasta 650 °C y 850 °C

• Optimización de la homogeneidad de la temperatura según DIN 17052-1 hasta ± 3 °C
• Bastidores de medición y termopares para mediciones TUS, cargas o mediciones comparativas
• Versión según AMS2750H o CQI-9
• Puerta de elevación manual (NA120/65 y NA120/85)
• Puerta de elevación neumática (a partir de NA250/65)
• Sistema de rodillos manual en la cámara para cargas pesadas
• Paquete de software VCD para supervisión, documentación y control

Especificaciones técnicas (tabla)
Modelo | Tmáx (°C) | Dimensiones internas (anch. x prof. x alt.) mm | Volumen (l) | Dimensiones externas (anch. x prof. x alt.) mm | Potencia calórica (kW) | Conexión | Peso (kg) | Tiempo de calentamiento hasta Tmáx (min) | Tiempo de enfriamiento a Tmáx a 150 °C (min) - trampillas - ventilador de refrigeración
NA 120/45 | 450 | 450 x 600 x 450 | 450 | 1200 x 1075 x 1475 | 9 | trifásica | 280 | 60 | 90 - 30
NA 250/45 | 450 | 600 x 750 x 600 | 600 | 1250 x 1660 x 1670 | 12 | trifásica | 650 | 60 | 120 - 30
NA 500/45 | 450 | 750 x 1000 x 750 | 750 | 1400 x 1910 x 1810 | 18 | trifásica | 800 | 90 | 240 - 45
NA 60/65 | 650 | 350 x 500 x 350 | 350 | 930 x 1310 x 1435 | 9 | trifásica | 240 | 90 | 210 - 30
NA 120/65 | 650 | 450 x 600 x 450 | 450 | 1030 x 1410 x 1535 | 12 | trifásica | 280 | 90 | 240 - 60
NA 250/65 | 650 | 600 x 750 x 600 | 600 | 1250 x 1700 x 1750 | 20 | trifásica | 650 | 90 | 480 - 60
NA 500/65 | 650 | 750 x 1000 x 750 | 750 | 1400 x 1950 x 1810 | 27 | trifásica | 850 | 90 | 600 - 90
NA 60/85 | 850 | 350 x 500 x 350 | 350 | 930 x 1310 x 1435 | 9 | trifásica | 315 | 150 | 900 - 120
NA 120/85 | 850 | 450 x 600 x 450 | 450 | 1030 x 1410 x 1535 | 12 | trifásica | 390 | 150 | 900 - 120
NA 250/85 | 850 | 600 x 750 x 600 | 600 | 1260 x 1700 x 1810 | 20 | trifásica | 840 | 180 | 900 - 180
NA 500/85 | 850 | 750 x 1000 x 750 | 750 | 1410 x 1950 x 1960 | 30 | trifásica | 1150 | 180 | 900 - 210
NA 675/85 | 850 | 750 x 1200 x 750 | 750 | 1410 x 2150 x 1960 | 30 | trifásica | 1360 | 210 | 900 - 210
Nota: Las dimensiones externas varían con equipamiento opcional. Dimensiones a petición. Potencia dependiendo del diseño del horno y la carga. Información aproximada con horno vacío. Equipamiento opcional indicado con trampillas/ventilador de refrigeración.

caractéristiques / spécifications techniques

• Temperaturas máximas disponibles: 450 °C, 650 °C, 850 °C
• Circulación de aire horizontal y deflectores de acero inoxidable para homogeneidad
• Control y registro: controlador táctil B500, NTLog (USB), NTEdit y NTGraph (software gratuito), MyNabertherm (app)
• Opciones de imprescindible seguridad: limitador de temperatura ajustable, materiales aislantes sin RCF
• Accesorios: cajas de recocido, sistemas de gas, puertas de elevación (manual/neumática), rodillos, balizas, sistemas de carga, paquete VCD para documentación y control
