Horno de calor L, LT 5/13

para aplicaciones generalesde laboratoriode mufla

Resumen
Estos hornos de mufla cuentan con aislamiento multicapa de ladrillos refractarios ligeros que permiten alcanzar una temperatura máxima de trabajo de 1300 °C (1200 °C recomendado para tiempos de permanencia prolongados). Los elementos calefactores montados en tubos portadores irradian libremente en la cámara, logrando tiempos de calentamiento cortos. Modelos disponibles: L y LT en tamaños 5/13, 9/13 y 15/13.

Función y equipamiento
Los elementos calefactores sobre tubos soporte proporcionan radiación directa en la cámara para un calentamiento rápido y homogéneo. El revestimiento interior con ladrillos refractarios robustos permite Tmax = 1300 °C. La carcasa de doble pared ventilada en acero inoxidable reduce la temperatura exterior y aporta estabilidad mecánica. Opciones de puerta: puerta abatible (L) usable como superficie de trabajo o puerta elevable (LT) con la parte caliente alejada del operario. Entrada de aire regulable en la puerta; salida de escape en la pared trasera. Controlador: B510 táctil (5 programas × 4 segmentos). Relés de estado sólido para funcionamiento silencioso. NTLog Basic para registro de datos de proceso vía USB.

Equipamiento estándar

• Tmax 1300 °C
• Calentamiento por dos lados
• Elementos calefactores en tubos de soporte para radiación libre y larga vida
• Aislamiento multicapa con ladrillos refractarios robustos en la cámara
• Carcasa ventilada de doble pared en acero inoxidable para baja temperatura externa y alta estabilidad

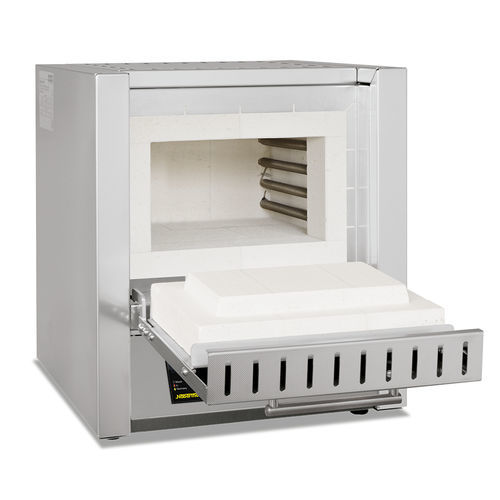

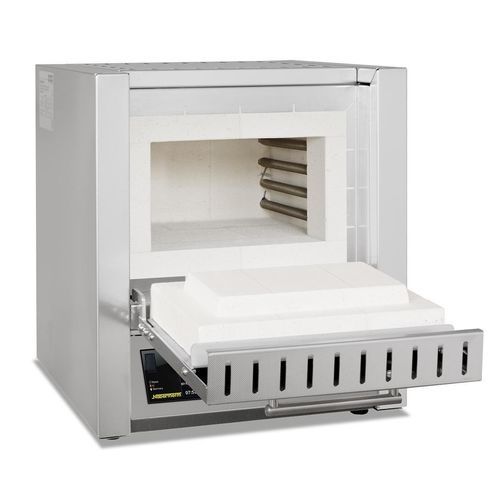

• Opción puerta abatible (L) como superficie de trabajo o puerta elevable (LT) con cara caliente alejada del operario
• Entrada de aire regulable en la puerta
• Salida de aire en la pared trasera
• Controlador B510 (táctil): 5 programas × 4 segmentos
• Relés de estado sólido para funcionamiento silencioso
• NTLog Basic para registro de datos en memoria USB

Equipamiento opcional

• Chimenea; chimenea con ventilador; catalizador para tratamiento de gases
• Limitador de sobretemperatura con temperatura de corte ajustable para proteger horno y carga
• Conexión de gas de protección para purga con gases no inflamables (no estanco; no combinable con algunas opciones de escape)
• Sistema de suministro de gas manual o automático
• Pasamuros para termopares en pared trasera o puerta
• Control y documentación de procesos mediante paquete de software VCD

Especificaciones técnicas (extracto)
Modelo | Tmáx (°C) | Int. An × Prof × Al (mm) | Volumen (l) | Ext. An × Prof × Al (mm) | Homogeneidad ±5 K (An × Prof × Al mm) | Potencia conectada (kW) | Conexión | Peso (kg) | Tiempo calent. (min)
L, LT 5/13 | 1300 | 225 × 170 × 130 | 5 | 490 × 450 × 580+320 | 170 × 100 × 80 | 2,6 | monofásica | 46 | 55
L, LT 9/13 | 1300 | 250 × 240 × 170 | 9 | 530 × 525 × 630+350 | 180 × 170 × 120 | 3,3 | monofásica | 58 | 60
L, LT 15/13 | 1300 | 250 × 340 × 170 | 15 | 530 × 625 × 630+350 | 180 × 270 × 120 | 3,5 | monofásica | 71 | 80

Notas
1) Temperatura recomendada para tiempos prolongados: 1200 °C. 2) Las dimensiones exteriores varían según opciones; dimensiones a pedido. 3) Dimensiones externas incluyen puerta LT abierta. 4) Tiempo de calentamiento: horno vacío y cerrado hasta Tmáx −100 K (conectado a 230 V 1/N/PE). 5) Homogeneidad ±5 K según DIN 17052‑1 para temperaturas superiores a 800 °C.

Características / datos técnicos

• Temperatura máxima de trabajo: 1300 °C (1200 °C recomendado para mantenimientos prolongados)
• Disposición de calentamiento: irradiación desde dos lados, elementos sobre tubos de soporte
• Revestimiento: ladrillos refractarios ligeros multicapa
• Carcasa: construcción ventilada de doble pared en acero inoxidable
• Opciones de puerta: abatible (L) o elevable (LT)
• Ergonomía: entrada de aire regulable en la puerta y salida de escape posterior
• Control y registro: B510 (táctil), NTLog Basic (USB); opción VCD
• Seguridad y opciones de proceso: limitador de sobretemperatura, purga con gas protector, sistemas de suministro de gas, pasamuros para termopares, tratamiento de gases
