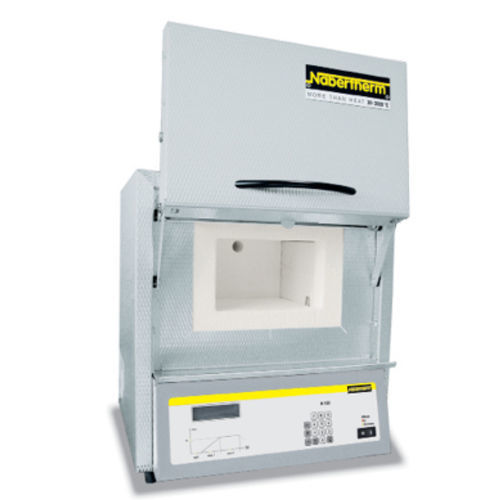

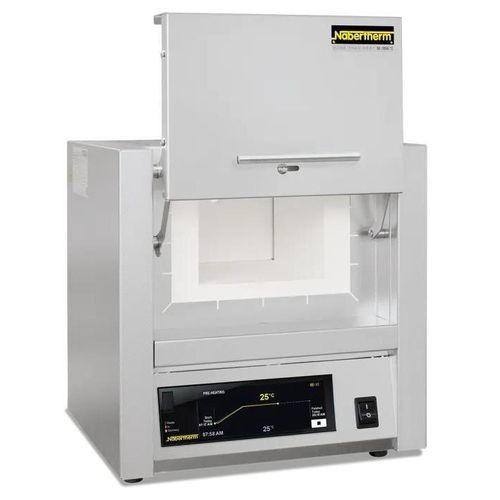

Horno de laboratorio L(T) 3/11

de muflade acero inoxidablecon ventilación

Descripción
Los hornos de mufla L 3/11 - LT 60/12 están diseñados para el uso diario en laboratorio. Esta línea se distingue por un diseño atractivo, un gran acabado y un alto grado de fiabilidad. Los hornos de mufla se pueden adquirir con puerta abatible (L) o con puerta de elevación (LT) sin coste adicional. Soportan temperaturas máximas de 1100 °C o 1200 °C según el modelo y ofrecen diferentes opciones de calentamiento y control.

Equipamiento estándar

• Tmáx 1100 °C o 1200 °C
• Calentamiento a dos lados mediante placas calefactoras (calentamiento a tres lados en los modelos L 24/11 - LT 60/12) para una uniformidad óptima de la temperatura
• Homogeneidad de la temperatura ±5 K con la válvula de entrada de aire cerrada, en el espacio de trabajo vacío, según DIN 17052-1 a temperaturas superiores a 800 °C
• Termopar tipo N (1100 °C) o tipo S (1200 °C)
• Placas calefactoras cerámicas con resistencia térmica integrada, protegidas y fáciles de cambiar
• Uso exclusivo de materiales aislantes sin categorización según CE No 1272/2008 (no se usa lana de silicato de aluminio / RCF)
• Envolvente ventilado de doble capa hecho de láminas de acero inoxidable texturizado para bajas temperaturas superficiales y alta estabilidad
• Opción: puerta abatible (L), utilizable como superficie de trabajo, o sin sobreprecio con puerta de elevación (LT), manteniendo la parte caliente alejada del operario
• Apertura regulable de aire adicional en la puerta
• Apertura de aire de escape en la parte trasera del horno
• Controlador táctil B510 (5 programas con 4 segmentos) o R8 (ajustable para una sola temperatura) para L 1/12
• Calefacción silenciosa con relé semiconductor
• Uso conforme al destino según las instrucciones de servicio
• NTLog básico para controladores Nabertherm: registro de datos de proceso en memoria USB

Equipamiento opcional

• Chimenea de salida; chimenea con ventilador o catalizador (excepto L 1 y L 15)
• Limitador de seguridad ajustable de la temperatura, para el horno y la carga
• Conexión de gas de protección para el lavado del horno con gases no inflamables (no combinable con chimenea/ventilador/catalizador)
• Sistema de inyección de gas, manual o automático
• Pasamuro para termopar en la pared posterior o en la puerta del horno
• Paquete de software VCD para control de proceso, supervisión y documentación
• Rack para cargar el horno con bandejas lisas o perforadas a distintos niveles, incluido mango para insertar/retirar las bandejas (limites: hasta 800 °C y cargas por nivel según modelo)

Especificaciones técnicas (tabla)
Modelo | Tmáx (°C) | Dimensiones internas (anch. x prof. x alt. mm) | Volumen (l) | Dimensiones externas (anch. x prof. x alt. mm) | Homogeneidad ±5 K | Potencia (kW) | Conexión | Peso (kg) | Tiempo de calentamiento (min)
L(T) 3/11 | 1100 | 160 x 140 x 100 | 3 | 385 x 330 x 405+155 | 110 | 1,3 | monofásica | 21 | 41
L(T) 5/11 | 1100 | 205 x 170 x 130 | 5 | 385 x 390 x 460+205 | 170 | 2,6 | monofásica | 27 | 47
L(T) 9/11 | 1100 | 235 x 240 x 170 | 9 | 415 x 455 x 515+240 | 180 | 3,3 | monofásica | 35 | 63
L(T) 15/11 | 1100 | 230 x 340 x 170 | 15 | 415 x 555 x 515+240 | 180 | 3,5 | monofásica | 43 | 74
L(T) 24/11 | 1100 | 280 x 340 x 250 | 24 | 490 x 555 x 580+320 | 230 | 4,9 | trifásica | 52 | 69
L(T) 40/11 | 1100 | 320 x 490 x 250 | 40 | 530 x 705 x 580+320 | 270 | 6,5 | trifásica | 70 | 80
LT 60/11 | 1100 | 380 x 490 x 330 | 60 | 610 x 705 x 660+385 | 290 | 9,8 | trifásica | 83 | 150
L 1/12 | 1200 | 90 x 115 x 110 | 1 | 290 x 280 x 410 | 40 | 1,6 | monofásica | 15 | 25
L(T) 3/12 | 1200 | 160 x 140 x 100 | 3 | 385 x 330 x 405+155 | 110 | 1,3 | monofásica | 21 | 48
L(T) 5/12 | 1200 | 205 x 170 x 130 | 5 | 385 x 390 x 460+205 | 170 | 2,6 | monofásica | 27 | 59
L(T) 9/12 | 1200 | 235 x 240 x 170 | 9 | 415 x 455 x 515+240 | 180 | 3,3 | monofásica | 35 | 78
L(T) 15/12 | 1200 | 230 x 340 x 170 | 15 | 415 x 555 x 515+240 | 180 | 3,5 | monofásica | 43 | 99
L(T) 24/12 | 1200 | 280 x 340 x 250 | 24 | 490 x 555 x 580+320 | 230 | 4,9 | trifásica | 52 | 82
L(T) 40/12 | 1200 | 320 x 490 x 250 | 40 | 530 x 705 x 580+320 | 270 | 6,5 | trifásica | 70 | 97
LT 60/12 | 1200 | 380 x 490 x 330 | 60 | 610 x 705 x 660+385 | 290 | 9,8 | trifásica | 83 | 160

características / especificaciones técnicas

• Temperatura máxima: 1100 °C o 1200 °C según modelo
• Calentamiento lateral (y en algunos modelos a 3 lados) mediante placas calefactoras cerámicas con resistencias integradas
• Homogeneidad de temperatura ±5 K (espacio vacío, válvula de entrada cerrada, DIN 17052-1 a >800 °C)
• Termopares: tipo N para 1100 °C; tipo S para 1200 °C
• Aislamiento sin materiales clasificados (no uso de RCF)
• Carcasa exterior de doble pared ventilada en acero inoxidable texturado
• Opciones de puerta: abatible (L) o elevación (LT)
• Controladores disponibles: B510 (táctil, 5 programas x 4 segmentos) y R8
• Calefacción con relé semiconductor para funcionamiento silencioso
• Registro de datos NTLog en memoria USB para control y documentación
• Posibilidades de equipamiento adicional: chimeneas, ventiladores, inyección de gas, pasamuros para termopar, software VCD, racks y accesorios
• Versiones monofásicas o trifásicas según potencia y tamaño del equipo
