Horno de calor HTC series

de sinterizaciónde laboratoriode acero inoxidable

Producto

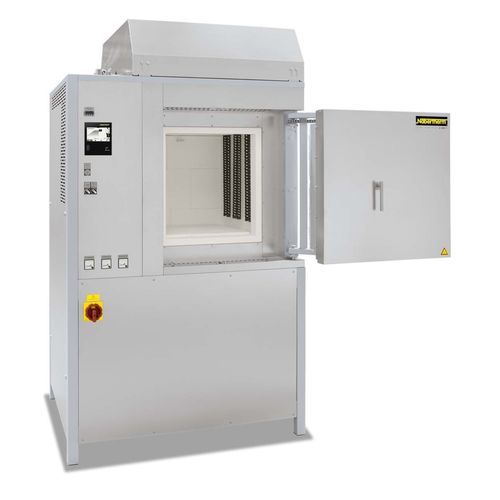

La serie HTC (modelos HTC 16/16 a HTC 450/16) son hornos de cámara de alta temperatura, calentados por barras SiC montadas verticalmente y que calientan desde ambos lados. Diseñados para procesos de sinterización y tratamientos térmicos con Tmax 1550 °C (temperatura de trabajo recomendada aprox. 50 °C por debajo de Tmáx). La construcción básica es compatible con la gama HT y permite añadir equipos opcionales.

Función y aplicaciones
Indicados para procesos de sinterización (p. ej. óxido de circonio) y para aplicaciones que requieren interacción reducida entre la carga y los elementos calefactores. Presentan aislamiento de techo de larga duración, aislamiento de fibra con respaldo especial y opciones para purga de gas y manejo de evacuación para entornos productivos.

Características

• Tmáx 1550 °C; temperatura de trabajo recomendada ≈50 °C por debajo de Tmáx para limitar desgaste
• Calentamiento desde ambos lados mediante barras SiC montadas verticalmente
• Carcasa ventilada de doble capa en acero inoxidable para baja temperatura superficial y alta estabilidad
• Aislamiento en fibra con respaldo especial y suspensión de techo (no se utiliza RCF/lana de silicato de aluminio)
• Homogeneidad de temperatura a 1450 °C hasta ±6 °C (DIN 17052‑1)
• Puerta de giro paralelo guiada por cadena para apertura/cierre definido sin dañar el aislamiento
• Versión de dos puertas (frontal/trasera) disponible en modelos mayores
• Junta de laberinto para minimizar pérdidas térmicas en la zona de la puerta
• Sole reforzada para proteger el aislamiento y admitir cargas pesadas (ej. 5 kg/dm²)
• Ventilación de vapor en la cubierta con compuertas de escape motorizadas y campana de acero inoxidable como interfaz de extracción
• Controlador P570 (pantalla táctil, 50 programas × 40 segmentos) y NTLog Basic para registro de datos por USB

Especificaciones técnicas (selección)
HTC 16/16 | Tmáx 1550 °C | Interior 200 × 300 × 260 mm | Volumen 16 l | Exterior 820 × 690 × 1860 mm | Potencia de calentamiento 12,0 kW | Potencia conectada 16,5 kW | Trifásico | Peso 220 kg
HTC 40/16 | Tmáx 1550 °C | Interior 300 × 350 × 350 mm | Volumen 40 l | Exterior 1010 × 800 × 1990 mm | Potencia de calentamiento 12,0 kW | Potencia conectada 16,5 kW | Trifásico | Peso 420 kg
HTC 64/16 | Tmáx 1550 °C | Interior 400 × 400 × 400 mm | Volumen 64 l | Exterior 1140 × 890 × 2040 mm | Potencia de calentamiento 18,0 kW | Potencia conectada 41,5 kW | Trifásico | Peso 660 kg
HTC 128/16 | Tmáx 1550 °C | Interior 400 × 800 × 400 mm | Volumen 128 l | Exterior 1140 × 1280 × 2040 mm | Potencia de calentamiento 26,0 kW | Potencia conectada 61,0 kW | Trifásico | Peso 550 kg
HTC 160/16 | Tmáx 1550 °C | Interior 500 × 550 × 550 mm | Volumen 160 l | Exterior 1250 × 1040 × 2260 mm | Potencia de calentamiento 21,0 kW | Potencia conectada 40,0 kW | Trifásico | Peso 535 kg
HTC 276/16 | Tmáx 1550 °C | Interior 500 × 1000 × 550 mm | Volumen 276 l | Exterior 1340 × 1600 × 2290 mm | Potencia de calentamiento 36,0 kW | Potencia conectada 73,0 kW | Trifásico | Peso 1300 kg
HTC 450/16 | Tmáx 1550 °C | Interior 500 × 1150 × 780 mm | Volumen 780 l | Exterior 1380 × 1820 × 2570 mm | Potencia de calentamiento 64,0 kW | Potencia conectada 118,0 kW | Trifásico | Peso 1450 kg

Equipamiento adicional

• Sistema de refrigeración controlada (gradiente de temperatura o caudal de aire predefinido, conmutables por segmentos)
• Pasamuros para termopar con tapa roscada y termopar calibrado
• Conexión para gas de protección para purga con gases no inflamables (no totalmente estanco)
• Sistema automático de suministro de gas con electroválvula y caudalímetro, controlable por el controlador
• Aislamiento de la solera con ladrillos refractarios para mayores cargas (Tmax hasta 1700 °C)
• Puerta elevadora y bloqueo automático con interruptor de contacto
• Protección mecánica para elementos calefactores; versiones especiales para aplicaciones concretas
• Interfaz Ethernet

Características

• Método de calentamiento: barras SiC montadas verticalmente, calentamiento bilateral
• Aislamiento: fibra con respaldo especial; aislamiento de techo suspendido; sin materiales RCF
• Construcción: doble carcasa ventilada en acero inoxidable; sole reforzada; sellado en laberinto
• Control y datos: P570 táctil (50 programas × 40 segmentos); NTLog Basic (USB)
• Opciones de proceso: purga con gas protector, suministro automático de gas, pasamuros para termopares, sistemas de refrigeración, aislamiento de solera en ladrillo
• Uniformidad de temperatura: ±6 °C a 1450 °C (DIN 17052‑1)
