Horno de calibración HFL series

de fusiónde calorde laboratorio

Resumen
Los hornos de alta temperatura HFL 16/16 – HFL 160/17 cuentan con un revestimiento robusto de ladrillos refractarios ligeros y una aislación posterior especial. Diseñados para procesos que pueden generar gases o ácidos agresivos (por ejemplo, fusión de vidrio), permiten temperaturas máximas de 1600 °C o 1700 °C según el modelo. El suelo del horno está construido con ladrillos refractarios ligeros para soportar cargas superiores. El controlador admite NTLog Basic para el registro de datos de proceso en memoria USB.

Función y equipamiento

• Série HFL: similar a los hornos HT, pero con revestimiento de ladrillo refractario para condiciones de proceso agresivas.
• Tmáx: 1600 °C o 1700 °C (según modelo).
• Elementos calefactores: disiliciuro de molibdeno (MoSi2).
• Aislamiento robusto de ladrillos refractarios ligeros con revestimiento posterior especial.
• Base del horno en ladrillos refractarios ligeros para mayores capacidades de carga.
• Uso conforme a las instrucciones de funcionamiento.
• NTLog Basic para registro de datos de proceso a través de USB.

Equipamiento adicional

• Sistema de refrigeración para enfriar el horno con un gradiente de temperatura definido o con un volumen de aire fresco preajustado; modos conmutables por segmentos mediante la función extra del controlador.
• Entrada para termopar con tapa roscada.
• Termopares para control de calefacción con certificado de calibración.
• Conexión para gas protector para purgado con gases de proceso no inflamables (no completamente estanco).
• Sistema automático de suministro de gas con electroválvula y caudalímetro, controlado por la función extra del controlador.
• Opciones de puerta elevable o de apertura paralela y cierre automático con interruptor de contacto de puerta.
• Protecciones para elementos calefactores contra daños mecánicos (opcional).
• Interfaz Ethernet.

Leyendas de la galería

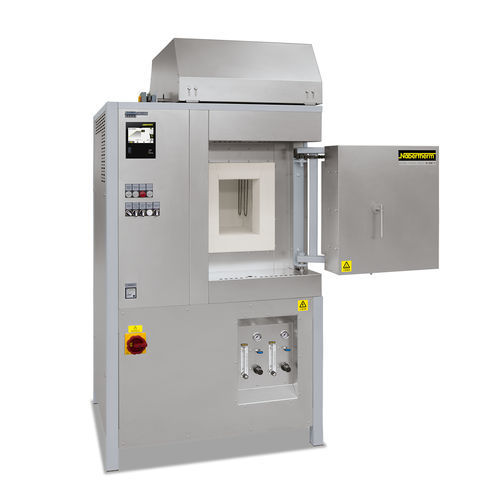

• Horno HFL 16/17 DB50 con sistema de suministro de gas.
• HFL 16/17 DB50 con sistema de suministro de gas (vista alternativa).
• Sistema automático de suministro de gas con electroválvula y caudalímetro.
• Pasamuros de termopar en la cubierta con trípode.
• Ladrillos refractarios ligeros y elementos calefactores MoSi2.
• Protección opcional de los elementos calefactores para evitar daños mecánicos durante carga/descarga.

Especificaciones técnicas (extracto)
Modelo | Tmáx (°C) | Dimensiones interiores An x Pr x Al (mm) | Volumen (l) | Dimensiones exteriores An x Pr x Al (mm) | Potencia conectada (kW) | Conexión | Peso (kg)
HFL 16/16 | 1600 | 200 x 300 x 260 | 16 | 1010 x 890 x 1990 | 12,5 | trifásico | 530
HFL 40/16 | 1600 | 300 x 350 x 350 | 40 | 1140 x 940 x 2260 | 12,5 | trifásico | 735
HFL 64/16 | 1600 | 400 x 400 x 400 | 64 | 1240 x 990 x 2310 | 18,5 | trifásico | 910
HFL 160/16 | 1600 | 500 x 550 x 550 | 160 | 1410 x 1240 x 2490 | 21,5 | trifásico | 1290
HFL 16/17 | 1700 | 200 x 300 x 260 | 16 | 1010 x 890 x 1990 | 12,5 | trifásico | 530
HFL 40/17 | 1700 | 300 x 350 x 350 | 40 | 1140 x 940 x 2260 | 12,5 | trifásico | 735
HFL 64/17 | 1700 | 400 x 400 x 400 | 64 | 1240 x 990 x 2310 | 18,5 | trifásico | 910
HFL 160/17 | 1700 | 500 x 550 x 550 | 160 | 1410 x 1240 x 2490 | 21,5 | trifásico | 1290

Notas
Las dimensiones exteriores varían con el equipamiento adicional. En determinadas variantes el calentamiento se realiza solo entre dos fases. La potencia conectada indicada corresponde al horno estándar y puede aumentar con opciones adicionales.

Características / Especificaciones técnicas

• Tecnología de calentamiento: elementos calefactores de disiliciuro de molibdeno (MoSi2).
• Aislamiento: ladrillos refractarios ligeros con revestimiento posterior especial; existen variantes con aislamiento por fibra para modelos relacionados.
• Suelo del horno: ladrillos refractarios ligeros para cargas superiores.
• Control y registro: NTLog Basic para registro de datos de proceso en USB.
• Opciones: purga con gas protector, sistema automático de suministro de gas, termopares calibrados, sistema de refrigeración con gradiente controlado, protecciones para elementos calefactores, puertas elevables o de apertura paralela, cierre automático, interfaz Ethernet.
• Múltiples tamaños y modelos disponibles; consultar la tabla técnica para dimensiones, volúmenes, potencias y pesos.
