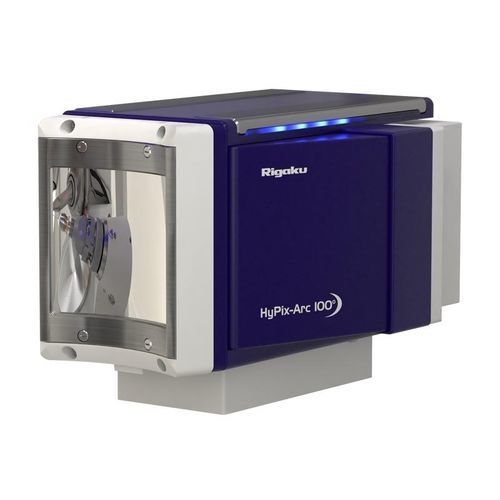

Detector rayos X HyPix-Arc 100°

para la industria farmacéuticacompacta

El HyPix-Arc 100° es un detector de rayos X de recuento híbrido de fotones (HPC) curvado para aplicaciones de difracción de monocristales. HyPix-Arc 100° ofrece un ángulo de captura 17° mayor en comparación con el detector plano HyPix 6000. Recoge más datos en una sola exposición con menos distorsión del perfil de reflexión: Vista general El HyPix-Arc 100° ofrece una cobertura angular de 100 grados de borde a borde. Esto es más que suficiente para recopilar datos completos de difracción de un solo cristal, de acuerdo con las directrices de la IUCr, incluso para la longitud de onda de rayos X Cu Kα desde una única posición theta. Los datos de ángulo alto y bajo se miden al mismo tiempo, en las mismas condiciones para un mejor escalado, datos más rápidos y tiempo de dosis reducido. Un detector curvado minimiza la distorsión de los picos asegurando que, incluso a distancias cortas entre el cristal y el detector, los haces difractados estén más cerca de la perpendicularidad de lo que es posible con una geometría plana. Como todos los detectores HPC, el HyPix-Arc 100° ofrece recuento directo de fotones de rayos X para cada fotón, función de dispersión puntual top-hat de píxel único sin ruido de lectura ni ruido oscuro. El tamaño de píxel de 100 micras permite una mejor resolución de las reflexiones para celdas unitarias largas, así como mejorar el análisis del perfil de reflexión. El HyPix-Arc 100° tiene una alta frecuencia de imagen de 100 Hz, así como un modo de tiempo muerto cero que proporciona lo último en recogida de datos sin errores y sin obturador. La ventaja de la detección directa que presenta el HyPix-Arc 100° es que no requiere centelleador, y el tamaño del píxel determina la función de dispersión de puntos en lugar del blooming que se produce en los detectores con centelleador. Esto significa que los reflejos son más nítidos y se resuelven más fácilmente.
