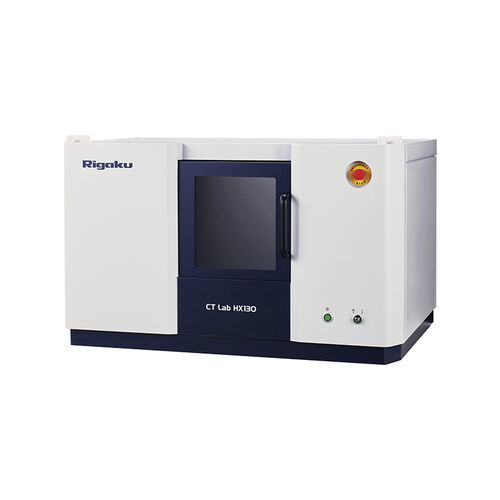

Sistema de tomografia preclínica microescáner de rayos X CT Lab HX

de alta resolución

Rigaku CT Lab HX es un escáner de micro TC (tomografía computarizada) de sobremesa. La distancia fuente-objeto (SOD) y la distancia fuente-detector (SDD) ajustables hacen que este escáner de microtomografía computarizada de sobremesa sea flexible. Abarca desde una resolución de vóxel de 2,1 micras en el modo de alta resolución hasta un FOV (campo de visión) de 200 mm en el modo de FOV grande. El CT Lab HX está equipado con una fuente de rayos X de alta potencia de 130 kV - 39 W. La configuración de la fuente de rayos X y los filtros de rayos X son ajustables para optimizar la energía de rayos X a diversos materiales y tamaños de muestra. ¿Cómo se consigue una alta resolución? Rigaku CT Lab HX utiliza la geometría de haz cónico. Esta geometría utiliza la divergencia del haz de rayos X para ampliar la imagen de la muestra. El factor de ampliación viene determinado por la relación entre SOD (distancia fuente-objeto) y SDD (distancia fuente-detector). Por lo tanto, para lograr una alta resolución, puede aumentar la SDD y/o disminuir la SOD. CT Lab HX tiene la flexibilidad de hacer ambas cosas en su diseño compacto. Con los ajustes de SDD largo y SOD corto, puede conseguir una resolución de vóxel de 2,1 micras (~ 5 micras de resolución espacial) en el CT Lab HX. Esta resolución puede revelar microfisuras, huecos, fibras en materiales compuestos, etc. ¿Cómo puedo conseguir un FOV de 200 mm? El FOV (campo de visión) que se puede cubrir en una exploración está limitado por el tamaño del detector. Sin embargo, el modo de escaneo offset duplica el ancho efectivo del detector para cubrir un amplio FOV sin tener que cambiar el detector. Rigaku CT Lab HX utiliza este modo de exploración para lograr un FOV de 200 mm sin tener que cambiar el detector ni comprometer el tamaño compacto del sistema. El FOV de 200 mm permite escanear un smartphone entero, objetos impresos en 3D, frutas, etc.
