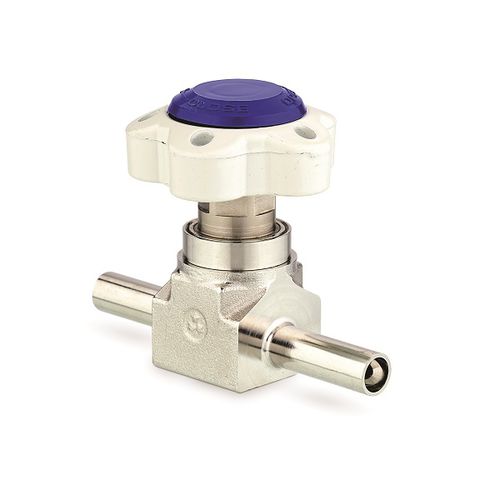

Válvula de gases médicos D604

manualde acero inoxidablegris

Diseño combinado de asiento blando y metálico con bajo índice de permeabilidad. Los diafragmas soldados proporcionan una elevada integridad de estanqueidad Diseño de diafragma atado que minimiza el volumen mojado por gas para permitir una purga fácil. Sin componentes móviles en la zona humedecida por el gas para no generar partículas. Sellado secundario para evitar que el gas entre en contacto con el actuador en caso de fallo del diafragma. Orificio de drenaje roscado para prueba de fugas y conexión de tubería (rosca M4), permite la conexión a un detector de fugas. Fijación de la válvula en el panel frontal y posterior Especificaciones Conexiones Conexión soldada según normas Presión de trabajo 200 bar Caudal nominal CV = 0,3 Rango de temperatura -40 a +65 °c Caudal de fuga 1,10-8 m bar L/s Tamaño del orificio del asiento 4 Mm Marcado π0029 (según TPED), fecha de fabricación, 3 estrellas, número de pieza de la válvula, presión nominal y sentido del caudal Tasa de fuga 1. 10-8 mbar.l/s
