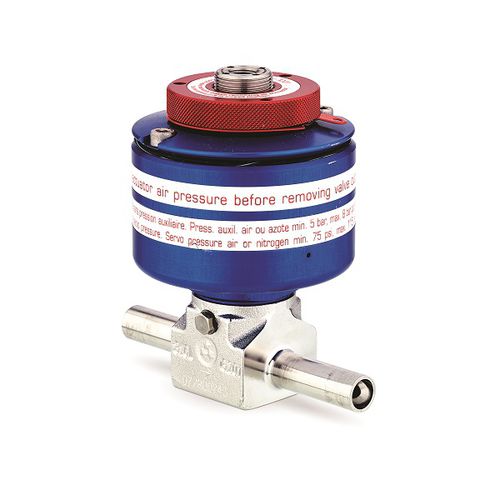

Válvula de gases médicos D688

de acero inoxidableazulde alta presión

La válvula de diafragma atada D688 es una válvula en línea de alta presión diseñada para sistemas de distribución de gas de pureza ultra alta. Equipada con un actuador neumático, asegura una estanqueidad excepcional, garantizando un rendimiento y una seguridad óptimos. Principales ventajas Diseño combinado de asiento blando y metálico con bajo índice de permeabilidad. Los diafragmas soldados proporcionan una elevada integridad de estanqueidad Diseño de diafragma atado que minimiza el volumen humedecido por el gas para facilitar la purga. Sin componentes móviles en la zona humedecida por el gas para no generar partículas. Sellado secundario para evitar que el gas entre en contacto con el actuador en caso de fallo del diafragma. Orificio de drenaje roscado para prueba de fugas y conexión de tubería (rosca M4), permite la conexión a un detector de fugas. Fijación de la válvula en el panel frontal y posterior Especificaciones Conexiones Según normas (inter)nacionales, especificaciones del cliente Presión de trabajo 200 bar Caudal nominal CV = 0,25 Rango de temperatura -40 a +65°C Tamaño del orificio del asiento 4 Mm Marcado π0029 (según TPED), 3 estrellas, número de válvula, fecha de fabricación, presión nominal y sentido de flujo Caudal de fuga 1,10-8 m bar L/s
