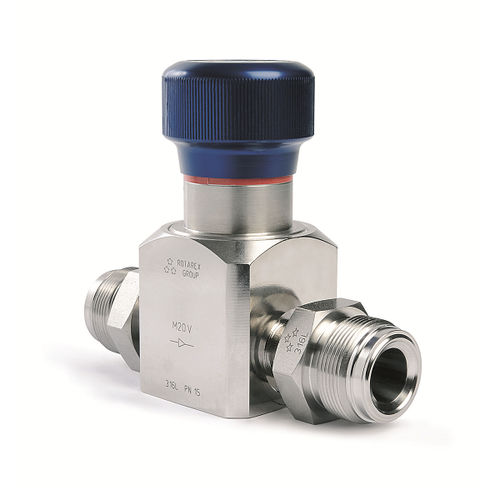

La M20 es una válvula de diafragma para aplicaciones HP y UHP. Su diseño sin muelles mantiene el máximo nivel de pureza del gas. La M20 está pensada para bajas presiones de hasta 15 bar. Hay dos tipos de accionamiento disponibles: volante multigiro o actuador neumático.
Principales ventajas
prueba de fuga de helio realizada al 100%
Disponible en tamaños de 3/4" a 1" para admitir una amplia gama de conexiones
Montaje, prueba y embalaje en sala limpia: Clase ISO 4
Número de serie individual para una total trazabilidad
Rugosidad superficial electropulida según el grado UHP de SEMI F19
doble fusión de acero inoxidable 316L VAR® según la opción SEMI F20 disponible
Excelente capacidad de purga gracias a los puertos de purga opcionales
Material de asiento específico para el fluido como opción estándar
Asiento reemplazable
Especificaciones
Presión de apertura del actuador neumático 5 a 7 bar
Capacidad de flujo (cv) 3,5
Diámetro nominal del asiento 20 Mm
Diámetro nominal del asiento > 700 bar
Presión de rotura ≤ 1 x 10-9 mbar.l/s
Tasa de fuga máxima certificada de helio hacia el exterior ≤ 1 x 10-9 mbar.l/s
Tasa de fuga de helio máxima certificada a través del asiento (a la presión máxima) - ≤ 1 x 10-9 mbar.l/s
Tasa de fuga de helio máxima certificada en el interior (a la presión máxima) ≤ 1 x 10-9 mbar.l/s
---
