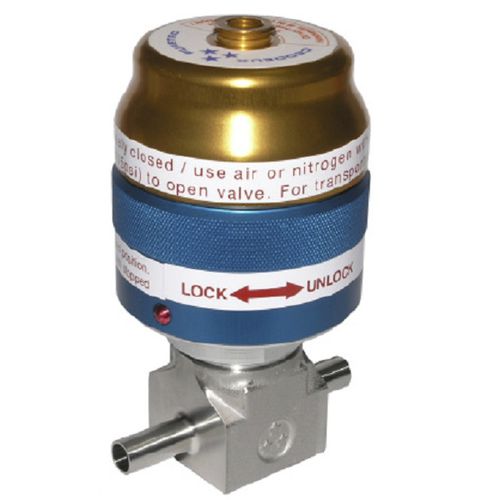

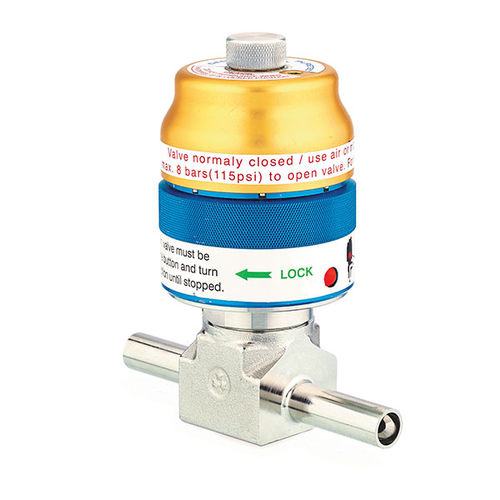

Válvula para el sector médico D689S

de gases médicospara botella de oxígenode acero inoxidable

Diseño combinado de asiento blando y metálico con bajo índice de permeabilidad. Los diafragmas soldados proporcionan una alta integridad de estanqueidad Diseño de diafragma atado que minimiza el volumen humedecido por el gas para permitir una fácil purga. Sin componentes móviles en la zona mojada por el gas para no generar partículas. Sellado secundario para evitar que el gas entre en contacto con el actuador en caso de fallo del diafragma. Orificio de drenaje roscado para la prueba de fugas y la conexión de tuberías (rosca M4), que permite la conexión a un detector de fugas. Fijación de la válvula en el panel frontal y posterior Especificaciones Conexiones Conexión soldada según normas Presión de trabajo 200 bar Caudal nominal CV = 0,5 Rango de temperatura -40 a +65 °c Velocidad de fuga 1,10-8 m bar L/s Tamaño del orificio del asiento - 6 Mm Marcado π0029 (según TPED),Número de pieza de la válvula, fecha de fabricación, presión nominal y sentido del flujo, Conexiones - material del asiento, 3 estrellas
