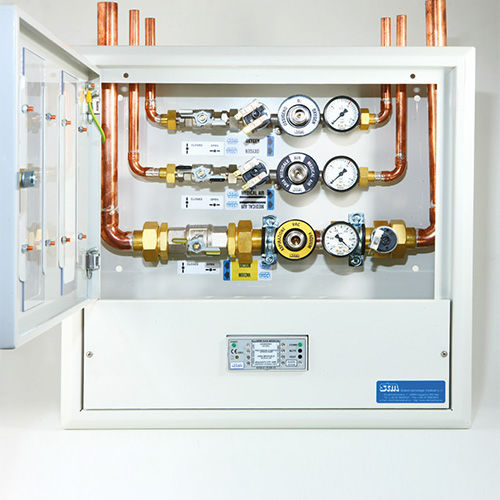

Unidad de control de presión QAG series

de centrales de gases médicos

Los cuadros de cierre de zona QAG - QAGV están concebidos y realizados de acuerdo con la Directiva 93/42/CEE y la norma ISO 7396 -1 correspondiente. Su función es permitir, gracias a las válvulas de bola incorporadas, la exclusión o el paso de los gases medicinales en un servicio o zona y delimitar esta zona del resto de la red. Después de cada válvula para gas comprimido se instala un presostato y una unidad terminal de emergencia codificada para gas específico. Para la red de vacío se instala un vacuostato y una unidad terminal de emergencia. Para cada componente sujeto a mantenimiento/sustitución se instala un dispositivo antirretorno para permitir una intervención rápida con un servicio ininterrumpido. Los distintos tipos de cuadros se definen por el número de gas, la presencia de la unidad de vacío, la presencia del manómetro y por el tipo de montaje del cuadro en superficie o en plano (QAG sin vacío, QAGV con vacío) VÁLVULAS DE CIERRE DE SUPERFICIE QAG - QAGV Caja de superficie/empotrar de acero lacado en blanco con : - 1 a 6 GRUPOS GAS MEDICO constituidos por : 1 válvulas de bola para gas de 1/2" diam. 14-1 1 x bloque con manómetro 0 - 10 bar 1 x unidad de alimentación de emergencia según AFNOR ** 1 x reserva para regulador de presión precalibrado precalibrado para P.A. y P.L. funcionando a 4 bar, ± 20%* - 1 GRUPO DE VACÍO constituido por : 1 x válvula de bola de vacío 3/4 " diam.22-1 1 x bloque con escala vacuómetro preajustada para bajo nivel de Vacío (inferior a - 440 mbar). 1 x reserva vacuómetro escala 0 / - 1 bar 1 reserva de alarma controlando la presión de la red secundaria para gases medicinales y vacío
