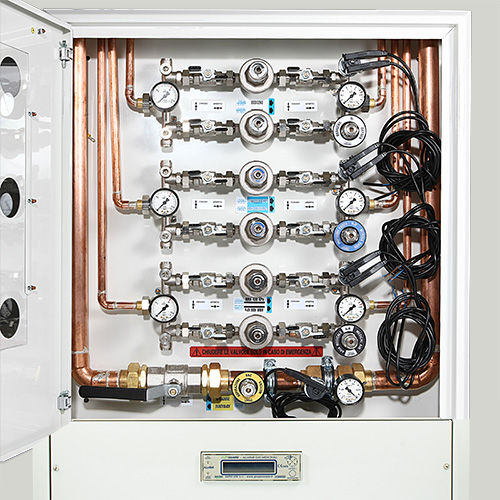

Unidad de control de presión WR series

de centrales de gases médicos

El reductor de presión modelo WR y los paneles de control de presión de gas múltiple, están concebidos y realizados de acuerdo con la MDD 93/42/EEC y las normas relacionadas ISO 7396-1 e ISO 10524-1. Cada gas técnico o médico se trata con un reductor de presión doble de segunda etapa conectado por un sistema de by-pass. A continuación del reductor se instala un grupo de zona extraíble con un manómetro, un presostato (o transductor a petición) y una salida de gas de emergencia específica codificada (NIST, UNI 9507, AFNOR). La red de vacío se intercepta y controla a través de una válvula de bola completa con un manómetro y un vacuómetro. De acuerdo con los códigos de los cuadros, el grupo de corte de vacío se realiza con válvula de 3/4" (diam. mm 22) o de 1" (diam. mm 28) o de 1" ¼ " (diam. mm 35). Los tableros WR están disponibles en varias configuraciones según la cantidad de reductores de presión, la presencia de la válvula de vacío y el tipo de montaje de los tableros (en plano o en superficie). Los paneles WR múltiples, en la configuración estándar, están concebidos para gases predefinidos. Sin embargo, es posible tener diferentes configuraciones, indicando los gases medicinales a tratar. Cada línea del panel WR está equipada con una tubería de cobre (entrada y salida) para conectar la planta.
