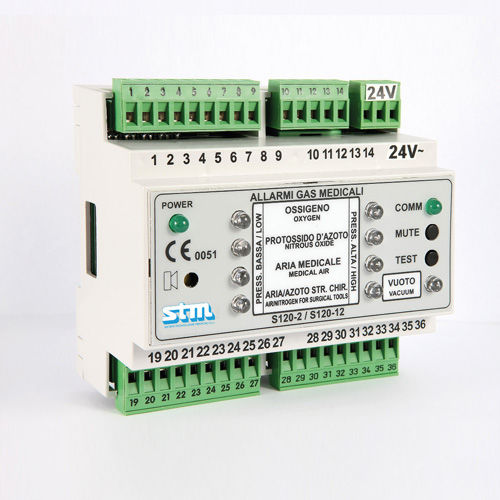

Sistema de alarma para gases médicos S120 series

El módulo SINTESY.EAGLE.SI20 es un dispositivo médico utilizado para controlar las alarmas en los sistemas de distribución de gases medicinales. Cumple con la Directiva 93/42/CE y 2007/47/CE, identificado en la Clase lib según los requisitos del Anexo IX, regla 9 y cumple también los requisitos de la norma EN7396-1. Nueve entradas, normalmente conectadas a presostatos, están optoaisladas para garantizar una alta inmunidad al ruido. El módulo S120-3, utilizado para controlar el estado de las válvulas (apertura/cierre) acepta tanto sensores inductivos tipo NAMUR como contactos limpios estándar. Nueve salidas se utilizan para las alarmas remotas y copian las señales de cada una de las entradas. Cada salida puede conducir hasta 40 mA para un total de 350 mA disponibles en todas las salidas. Una salida de alarma acumulativa adicional tiene 0V si todas las entradas están en estado normal; tiene +24V= si al menos una entrada está en condición de alarma (contacto abierto). La alarma acumulativa también está disponible con relé NC / NO. El panel frontal tiene las señales acústicas y visuales que cumplen con la norma EN60601-1-8. Un led amarillo para indicar una alarma de prioridad media, un led rojo para indicar una alarma de prioridad alta y un emisor acústico que puede ser silenciado por el operador durante un tiempo programable (máximo 15 minutos). El S120 puede funcionar como dispositivo autónomo o como parte de una red de otros módulos conectados en un bus RS485. A través de este puerto de comunicaciones, el S120 puede ser controlado mediante un sistema de supervisión SINTESY.eagle® que, a través de un diagrama sinóptico, muestra el estado de todos los sensores de la planta. El S120 también puede conectarse al supervisor SINTESY S200.smart que dispone de una pantalla LCD en color con pantalla táctil
