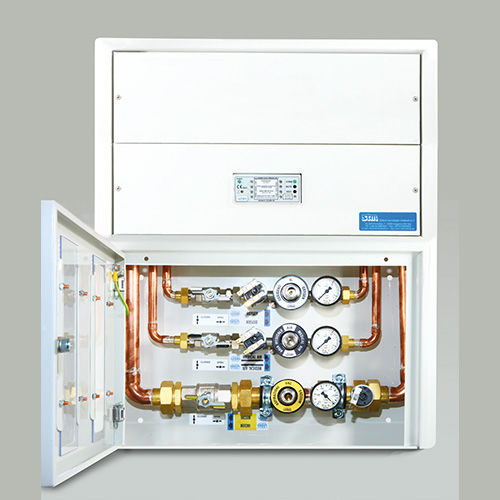

Unidad de control de presión SP

de centrales de gases médicos

Los cuadros de cierre de zona QAG - QAGV están concebidos y realizados de acuerdo con la Directiva 93/42/CEE y la norma ISO 7396 -1 correspondiente. Su función es permitir, gracias a las válvulas de bola incorporadas, la exclusión o el paso de los gases medicinales en un servicio o zona y definir esta zona del resto de la red. Después de cada válvula de gas comprimido se instala un presostato y una unidad terminal de emergencia codificada para el gas específico. Para la red de vacío se instala un presostato solamente. Para cada componente sujeto a mantenimiento/sustitución se proporciona un dispositivo antirretorno con el fin de permitir una intervención rápida con un servicio sin paradas. Los diferentes tipos de cuadros se definen por el número de gas, la presencia de la unidad de vacío, la presencia del manómetro y por el tipo de montaje del cuadro en superficie o en plano ( QAG sin vacío, QAGV con vacío ). Cada cuadro de cierre de zona QAG - QAGV está equipado con una tubería de cobre (entrada y salida) para la instalación de conexión VÁLVULAS DE CIERRE DE ZONA QAG - QAGV Caja de montaje en superficie/empotrada de acero lacado blanco con : - 1 a 6 GRUPOS DE GASES MÉDICOS constituidos por : 1 válvula de bola de gas de 1/2" de diámetro. 14-1 1 x bloque con dispositivo de control de presión precalibrada para H.P. e L.P. operando a 4 bar, ± 20% * 1 x unidad de suministro de emergencia según AFNOR ** 1 x reserva para la gama de manómetros 0 -10 bar - 1 GRUPO DE VACÍO constituido por : 1 x Válvula de bola de vacío de 3/4" de diámetro 22-1 1 x bloque con escala del vacuómetro preajustada para un nivel de vacío bajo (inferior a - 440 mbar). 1 x vacuómetro de reserva gama 0 / - 1 bar 1 alarma para el control de la presión de la red secundaria para gases medicinales y de vacío
