Los paneles de cierre de emergencia QCG - QCGV han sido concebidos y realizados de conformidad con la Directiva MDD 93/42/CEE (2007/47/CEE), con la norma UNI EN 7396 -1 y con el Decreto Ministerial italiano del 18/09/02 relativo a la prevención de incendios en la sanidad pública y privada.
Su función es permitir, mediante las válvulas incorporadas, la exclusión o el paso de los gases medicinales en un compartimento determinado y alimentar este último, esto es posible gracias a un punto de emergencia ( AFNOR, UNI 9507, NIST EN 5359* ) situado aguas abajo de las válvulas. Varias soluciones de paneles QCG están disponibles según el número de grupos de gases de corte, la presencia de la válvula de corte de vacío, la presencia del presostato, las opciones de caja de montaje empotrada o externa.
Todos los modelos que integran también los grupos de corte por vacío se identifican con el código QGCV. Según los códigos de los cuadros, el grupo de corte por vacío se realiza con válvulas de ¾" (V22) o de 1" (V28) o de 1" ¼" (V35)

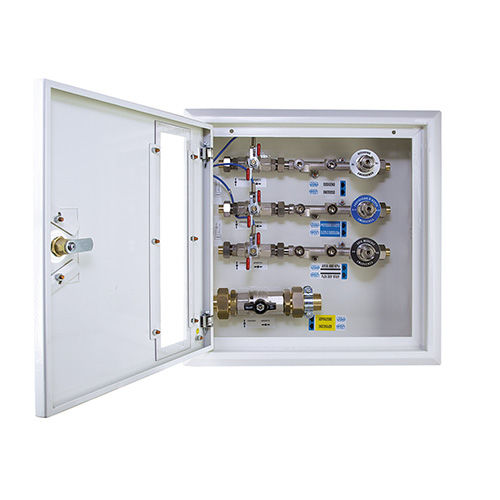

Los paneles de emergencia de los compartimentos de los modelos QCG - QCGV están constituidos por :
A) Caja de montaje en superficie de acero lacado en blanco con :
de 1 a 5 grupos de cierre de gas medicinal cada uno compuesto de :
-1 válvula de bola de ½" completa con sensor Namur ( con señal de salida abierto o cerrado )
-1 conector desmontable apto para el montaje de un manómetro * que dispone de:
1 punto de suministro específico de gas de emergencia con cabezal conforme a las normas AFNOR , UNI o
NIST EN 5359*
-1 grupo de corte de vacío constituido por una válvula de bola y un bloque para vacuostato* o manómetro*
B) Puerta de acero con cerradura de plexiglás para el control de las válvulas montada sobre un panel frangible para el acceso de emergencia
---
