Los cuadros de cierre de zona QAG - QAGV están concebidos y realizados de acuerdo con la Directiva 93/42/CEE y la norma ISO 7396 -1 correspondiente.
Su función es permitir, gracias a las válvulas de bola incorporadas, la exclusión o el paso de los gases medicinales en un servicio o zona y definir esta zona del resto de la red. Después de cada válvula de gas comprimido se instala un presostato y una unidad terminal de emergencia codificada para el gas específico. Para la red de vacío se instala un vacuostato y una unidad terminal de emergencia.
Para cada componente sujeto a mantenimiento/reemplazo se proporciona un dispositivo antirretorno para permitir una intervención rápida con un servicio sin paradas. Los diferentes tipos de cuadros se definen por el número de gas, la presencia de la unidad de vacío, la presencia del manómetro y por el tipo de montaje del cuadro de superficie o de superficie ( QAG sin vacío, QAGV con vacío ).

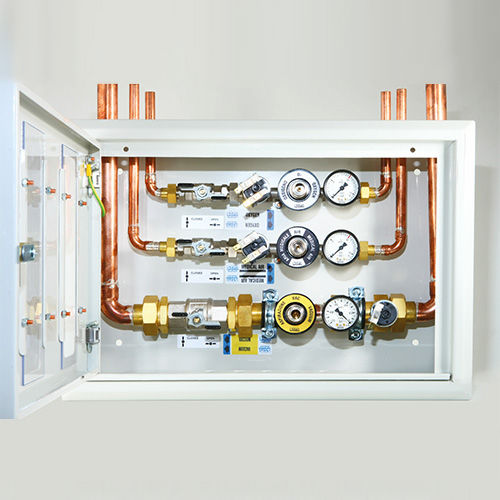

VÁLVULAS DE CIERRE DE ZONA QAG - QAGV
Caja de acero lacado blanco para montaje en superficie o empotrado con :
- 1 a 6 GRUPOS DE GASES MÉDICOS constituidos por :
1 válvula de bola de gas de 1/2" de diámetro. 14-1
1 x bloque con rango de manómetros 0 -10 bar
1 x unidad de alimentación de emergencia según AFNOR **
1 x reserva de control de presión precalibrada
de presión precalibrada para H.P. y L.P. operando a 4 bar, ± 20%*
- 1 GRUPO DE VACÍO constituido por :
1 x válvula de bola de vacío de 3/4 " diam.22-1
1 x bloque con escala del vacuómetro preajustada para un nivel de vacío bajo
(inferior a - 440 mbar).
1 x vacuómetro de reserva gama 0 / - 1 bar
* Bajo pedido transductor de presión
** Opción UNI 9507 o NIST
---
