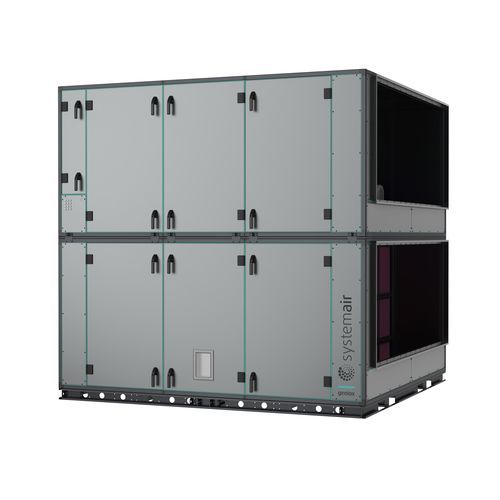

Unidad de tratamiento de aire para hospitales Geniox

modularde tejadode higiene

Visión general
Geniox es una gama modular de unidades de tratamiento de aire (UTA) totalmente personalizable, que ofrece gran flexibilidad, múltiples opciones de aplicación y controles inteligentes. La gama está diseñada para instalación interior y exterior y está optimizada para eficiencia energética, durabilidad y rendimiento higiénico.

Características clave

• Caudales: De 750 a 110.000 m³/h (0,21 - 30,6 m³/s).
• Configuraciones: En línea, apiladas y lado a lado (baja altura).
• Opciones de intercambiador: Rotativo, contraflujo, flujo cruzado y circuito de recuperación (run-around).
• Bomba de calor integrada: Disponible en variantes reversibles integradas (Geniox HP DFN con refrigerante natural R290).
• Systemair Access: Sistema de control integrado con comunicación inalámbrica (smartphone/tablet/NaviPad), comunicación Modbus, monitorización en la nube y concepto plug-and-play.
• #HygienicByDesign: Opciones de diseño higiénico disponibles en la gama.

Beneficios

• Libertad de elección: Diseño modular basado en secciones estandarizadas que permite múltiples configuraciones.
• Fácil configuración: Configuración mediante SystemairCAD; Systemair también puede configurar las unidades.
• Pérdidas energéticas mínimas y diseño duradero: Aislamiento de 60 mm para minimizar pérdidas térmicas y puentes térmicos; manillas, bisagras y ventanas de inspección diseñadas por Systemair para larga vida útil.
• Fácil de controlar y operar: Sistema de control integrado Systemair Access para optimizar la ventilación y el clima interior, reduciendo el consumo energético.

Componentes y opciones

• Intercambiadores de calor: Rotativo (rueda térmica), de placa (flujo cruzado y contraflujo), circuito de recuperación; eficiencia rotativa hasta 87 %, placa contraflujo hasta 90 %, flujo cruzado hasta 85 %, circuito de recuperación hasta 80 %.
• Bobinas: Bobinas de calefacción (agua o condensación por refrigerante; tubos de cobre y aletas de aluminio estándar), calefacción eléctrica con elementos en acero inoxidable; bobinas de refrigeración (agua o refrigerante evaporativo directo, DX).
• Bomba de calor: Módulo de bomba de calor reversible integrada con compresor scroll inverter y intercambiador rotativo para calefacción y refrigeración.
• Ventiladores: Amplia gama de ventiladores plug accionados directamente con álabes perfilados y difusores rotativos; eficiencia estática hasta 75 %. Opciones de motor: EC (IE5), PM (IE4) o AC (IE3). Ventiladores equilibrados estática y dinámicamente.
• Compuertas: Cumplen clase de estanqueidad 4C (EN 1751:2014), palas de aluminio aerodinámicas contrapropulsadas para baja pérdida de carga.
• Humidificador: Opción adiabática; unidad completa con elementos de humidificación, bandeja/estructura en acero inoxidable AISI 304, bomba de circulación, válvulas de regulación, rebosadero, válvula de purga y boya; puede colocarse en impulsión tras la bobina de calefacción o en extracción antes del intercambiador para refrigeración adiabática indirecta.
• Filtros: Filtro panel (Coarse 65% / equiv. G4 EN ISO 16890), opciones de filtro de bolsillo de gran superficie y larga vida; filtros virucidas Deltri+ opcionales con eficiencia ePM1 90 % y eficacia virucida demostrada.
• Atenuador acústico: Atenuador de absorción con tabiques, disponible para limpieza en seco y húmedo para reducir la potencia sonora transmitida al sistema de conductos.
• Instalación: Diseñado para instalación interior y exterior; bastidor base entregable completo o en secciones para facilitar el trabajo in situ.

Diseño, materiales y conformidad

• Bastidor base: Montado en fábrica o en obra, opciones en longitud completa o seccionada.
• Carcasa: Clase de aislamiento térmico T2, clase de puente térmico TB2, clase de fugas L1 (M), clase de desviación D1; selección flexible de materiales y tratamientos de superficie (prepintado o ZM310); paneles y puertas disponibles en clase de corrosión C5.
• Directivas y conformidad: Conforme a la Directiva de Máquinas 2016/42/UE, Directiva Ecodesign 1253/2014, Directiva EMC 2014/30/UE, Directiva de Baja Tensión 2014/35/UE y Directiva de Equipos a Presión 2014/68/UE.

Notas adicionales
Las variantes incluyen Geniox Side-by-Side (SBS) unidades para cubierta de perfil bajo, modelos Geniox con intercambiadores ECO (mayor eficiencia y menor pérdida de carga para la misma ocupación) y modelos con tecnología avanzada de desescarche para intercambiadores contraflujo adecuados para climas extremos.

Especificaciones técnicas

• Rango de caudal: 750 – 110.000 m³/h (0,21 – 30,6 m³/s).
• Espesor aislamiento: 60 mm.
• Clases de carcasa: Aislamiento térmico T2; Puente térmico TB2; Fugas L1 (M); Desviación D1; Clase de corrosión C5 para paneles y puertas.
• Tipos de intercambiadores: Rotativo (hasta 87 %), placa (contraflujo hasta 90 %, flujo cruzado hasta 85 %), circuito de recuperación (hasta 80 %).
• Eficiencia ventilador: Ventiladores plug con eficiencia estática hasta 75 %; opciones de motor IE5 (EC), IE4 (PM), IE3 (AC).
• Sistema de control: Systemair Access integrado con comunicación inalámbrica, Modbus, monitorización en la nube, control por smartphone/tablet/NaviPad.
• Humidificador: Tipo adiabático; bandeja y estructura en acero inoxidable AISI 304; conjunto completo de accesorios (bomba, válvulas, rebosadero, boya).
• Filtros: Filtro panel Coarse 65% (equiv. G4 EN ISO 16890); opciones de filtro de bolsillo; filtros virucidas Deltri+ ePM1 90% opcionales.
• Bomba de calor: Módulo reversible integrado con compresor scroll inverter (disponible en variantes Geniox HP, incluyendo opción de refrigerante natural R290).
• Instalación: Interior y exterior; opciones de bastidor para transporte y montaje in situ.
