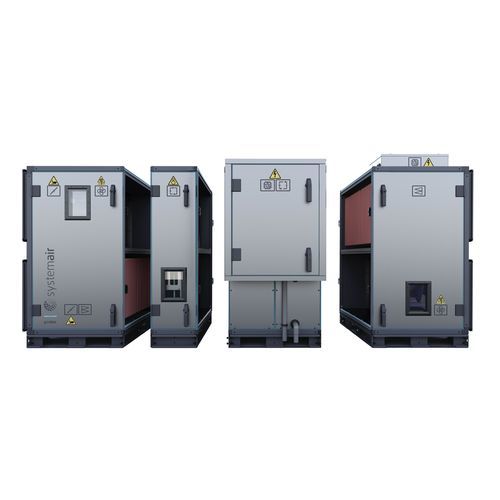

Unidad de tratamiento de aire para climatización Geniox HP

compactamodular

Resumen
La gama Geniox HP es una familia de unidades de tratamiento de aire (UTA) modulares con intercambiador térmico rotativo integrado y bomba de calor reversible integrada, suministradas probadas en fábrica, pre-cargadas con refrigerante y listas para una instalación rápida in situ. La solución ofrece alta recuperación de calor en períodos fríos y un rendimiento de refrigeración efectivo en verano.

Principales características

• Bomba de calor reversible integrada para un control preciso de la refrigeración o calefacción del aire de suministro según parámetros preestablecidos.
• Compresor scroll Danfoss con control de frecuencia y motor PM para capacidad variable eficiente.
• Válvula de expansión electrónica para garantizar un control estable del refrigerante y evitar un funcionamiento incorrecto.
• Control continuo de la capacidad de refrigeración y calefacción para una regulación exacta.
• Altos valores de COP y EER para reducir el consumo energético.
• Intercambiador rotativo que ofrece alta recuperación de calor con baja caída de presión (eficiencia en seco hasta ~90%).
• Bobinas de suministro y extracción tratadas hidrofílicamente para baja caída de presión; no requiere eliminador de gotas.
• Calentador de apoyo opcional (estándar cuando la temperatura de diseño < –17°C) o disponible como módulo separado.
• Carcasa: aislamiento de lana mineral de 60 mm con clase térmica T2/TB2; resistencia a la corrosión de los paneles clase C5.
• Módulos de ventiladores EC (alta eficiencia, bajo ruido, bajos valores SFP).

Instalación y diseño

• Suministrada como unidad de ventilación probada en fábrica y lista para usar; no requiere unidades condensadoras exteriores ni tuberías de refrigerante externas.
• Diseño modular y compacto que ahorra espacio de instalación (hasta ~25% de ahorro frente a otros sistemas de bomba de calor integrados).
• Secciones dimensionadas para pasar por aberturas de puerta estándar: las unidades pequeñas pasan por puertas de 800 mm; los tamaños mayores por puertas de 900 mm; la bomba de calor suele estar en una única sección modular.

Controles y conectividad

• Sistema de control Systemair Access integrado, ahora con comunicación inalámbrica.
• Opciones de control: panel portátil NaviPad, aplicación Access Connect para smartphone/tablet o interfaz local.
• Comunicación Modbus con los componentes internos para simplificar el cableado; servicio en la nube disponible para monitorización y acceso remoto.
• Funciones preprogramadas para optimizar la operación de la UTA y facilitar la puesta en marcha (concepto plug-and-play).

Variantes

• Geniox HP DF (Defrost Free): diseñado para máxima recuperación de calor durante todo el año; no requiere ciclo de descongelación; calefacción hasta approx. –20°C sin precalentador; optimizado para el mayor EER/COP posible; 8 tamaños; rango de caudal approx. 720–20.000 m³/h (0,2–5,5 m³/s).
• Geniox HP: diseñado para confort en refrigeración con recuperación eficiente; calefacción hasta approx. –12°C sin precalentador (normalmente se requiere recalentador en algunas configuraciones); 9 tamaños; rango de caudal approx. 720–30.000 m³/h (0,2–8,3 m³/s).

Beneficios

• UTAs todo en uno que reducen la huella del edificio y simplifican las instalaciones HVAC.
• Instalación y puesta en marcha rápidas y sencillas — preconfigurada, rellenada y probada en fábrica.
• Bajos costes de operación gracias a componentes de alta eficiencia y controles inteligentes.
• Supervisión y acceso intuitivos mediante app, NaviPad o servicios en la nube.

Características / especificaciones técnicas

• Denominación: serie Geniox HP
• Rango de caudal: 720–30.000 m³/h (approx. 0,2–8,3 m³/s), según modelo; Geniox HP DF abarca hasta ~20.000 m³/h en la variante DF
• Número de tamaños: Geniox HP DF: 8 tamaños; Geniox HP: 9 tamaños
• Bomba de calor: bomba de calor reversible integrada (pre-cargada) con compresor scroll Danfoss y motor PM
• Control: Systemair Access con comunicación inalámbrica, NaviPad, app Access Connect, Modbus y monitorización en la nube
• Recuperación de calor: intercambiador rotativo, eficiencia en seco hasta ~90%
• Bobinas: bobinas tratadas hidrofílicamente, baja caída de presión
• Calentador de apoyo opcional: disponible y estándar cuando la temperatura de diseño < –17°C
• Modo de calefacción de funcionamiento: Geniox HP DF hasta approx. –20°C sin precalentador; Geniox HP hasta approx. –12°C (recalentador normalmente requerido)
• Carcasa: aislamiento de lana mineral 60 mm (T2/TB2); resistencia a la corrosión C5 (paneles)
• Ventiladores: módulos de ventiladores EC (alta eficiencia, bajo SFP)
• Instalación: plug-and-play, sin unidad exterior ni tubería de refrigerante requerida
• Compacto: secciones modulares dimensionadas para pasar por puertas típicas (800–900 mm) para facilitar la manipulación en obra
