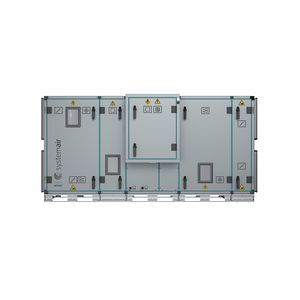

Unidad de tratamiento de aire para climatización Geniox Core

modularcompactade tejado

Descripción general
Las unidades de tratamiento de aire Geniox Core son equipos HVAC modulares y compactos diseñados para ofrecer un alto rendimiento energético con el mínimo espacio necesario. Están disponibles para instalación en interior y exterior y pueden suministrarse con sistema de control integrado preprogramado o sin controles para cableado en obra.

Puntos clave

• Unidad estándar modular disponible en 7 tamaños.
• Caudales de 750 a 17.500 m³/h (0,2–4,9 m³/s).
• Apta para instalación interior y exterior.
• Suministrada en varias secciones (opción desmontable disponible) para transporte e instalación en espacios reducidos.
• Opciones de control: sistema integrado preprogramado o suministrada sin controles (entradas de cable cerradas para cableado en obra).

Instalación y flexibilidad

• Instalación interior: unidades suministradas en 2 o 3 secciones para acomodar intercambiadores rotativos; las compuertas y los intercambiadores pueden montarse en conducto o cerca de las conexiones de suministro.
• Instalación exterior: unidades que pueden suministrarse como equipos monobloque para cubierta con todos los componentes en su interior, o con intercambiadores y tuberías ubicados dentro del edificio para simplificar las conexiones de agua y reducir el riesgo de escarcha.
• Kit de montaje incluido para montaje en conducto: pernos, abrazaderas y sellado.

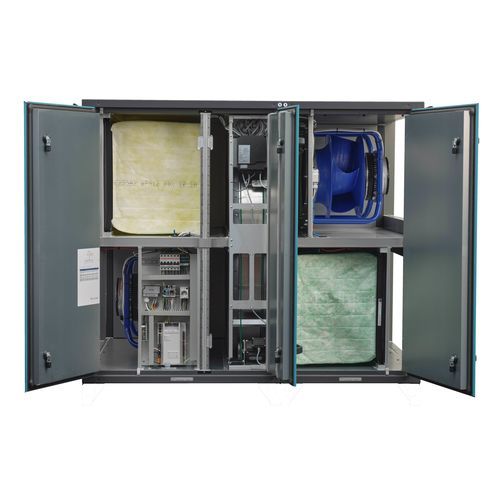

Rendimiento y componentes

• Ventiladores: ventiladores plug con palas aerodinámicas, diseño de entrada simple; eficiencia estática hasta 75 %; opción de motores EC (IE5). Impulsor y motor equilibrados estática y dinámicamente.
• Recuperación de calor: variantes con intercambiador rotativo disponibles para alta recuperación en formato compacto.
• Intercambiadores: calefacción (agua o eléctrica), refrigeración (agua o DX) y intercambiadores de conmutación para agua. Pueden montarse en conducto (interior) o dentro de la UTA (exterior).
• Opción bomba de calor: bomba de calor reversible integrada en una sección (R410A). Variantes (HP DF y HP) permiten operación durante todo el año con regulación de capacidad 5–100 %.
• Filtros: filtros de bolsa (gran superficie) y filtros de panel. Clases típicas: Coarse G4, ePM10 M5, ePM2.5 M6, ePM1 F7/F8/F9 y variantes CITY‑FLO.
• Silenciadores: montados en conducto (interior) o instalados en la UTA (exterior) para cumplir requisitos acústicos.

Normas y carcasa

• Carcasa evaluada conforme a EN 1886.
• Clasificaciones del modelo: Deformación D1; Fugas de aire L1(M); Fuga de derivación de filtros F9; Aislamiento térmico T2(M); Puentes térmicos (M).
• Paneles y puertas: clase de corrosión C5 según EN ISO 12944‑2:2000.
• Material estándar de la carcasa: Zinc‑Magnesio (ZM310). Acabados pre‑pintados opcionales (ejemplos: RAL 9005 negro, RAL 7024 gris oscuro).

Beneficios

• Flexibilidad de instalación: unidades compactas y cortas que encajan en espacios reducidos; compuertas e intercambiadores pueden montarse externamente si el espacio lo permite.
• Uso interior o exterior: unidades interiores divididas en secciones para intercambiadores rotativos; unidades exteriores disponibles como soluciones monobloque o con intercambiadores ubicados en el interior del edificio.
• Instalación rápida: suministradas en varias secciones para un montaje ágil; cableado sencillo entre secciones; fijaciones atornilladas y con abrazaderas para compuertas e intercambiadores.
• Opciones de control: suministradas sin controles (preparadas para la instalación) o con sistema de control integrado preprogramado accesible vía Systemair Access.

Guía del usuario y soporte

• Versión desmontable disponible para transporte por espacios estrechos (preparada para desmontaje y montaje).
• Manuales completos de instalación, puesta en marcha y uso proporcionados para modelos Geniox Core.
• Videos e instrucciones disponibles para apoyar la instalación, configuración y mantenimiento.

Especificaciones técnicas

• Serie / Modelo: Geniox Core
• Código de producto referenciado en la página: #G1183
• Rango de caudal: 750–17.500 m³/h (0,2–4,9 m³/s)
• Tamaños disponibles: 7 tamaños estándar
• Secciones: 1 (exterior) / 2 o 3 (interior, según intercambiador y opciones)
• Ventiladores: ventiladores plug con palas aerodinámicas; eficiencia estática hasta 75 %; opción motor EC (IE5)
• Recuperación de calor: opciones de intercambiador rotativo; alta eficiencia de recuperación
• Bomba de calor: opción de bomba de calor reversible integrada (R410A), variantes para calefacción/refrigeración y regulación de capacidad 5–100 %
• Intercambiadores de calefacción: agua o eléctricos
• Intercambiadores de refrigeración: agua o DX
• Filtros: filtros de bolsa (p. ej. ePM1 F7, F8, F9), filtros de panel (G4, M5)
• Silenciadores acústicos: disponibles montados en conducto o dentro de la UTA
• Carcasa: Zinc‑Magnesio ZM310 estándar; acabados pre‑pintados opcionales; clase de corrosión C5
• Clases EN 1886 asociadas: Deformación D1; Fugas de aire L1(M); Fuga de derivación F9; Aislamiento térmico T2(M); Puentes térmicos (M)
• Entrega: varias secciones con montaje en obra; kit de montaje incluido para instalaciones en conducto
• Variantes de instalación: interior (2–3 secciones) o exterior (1 sección), intercambiadores dentro de la UTA o ubicados en el edificio
