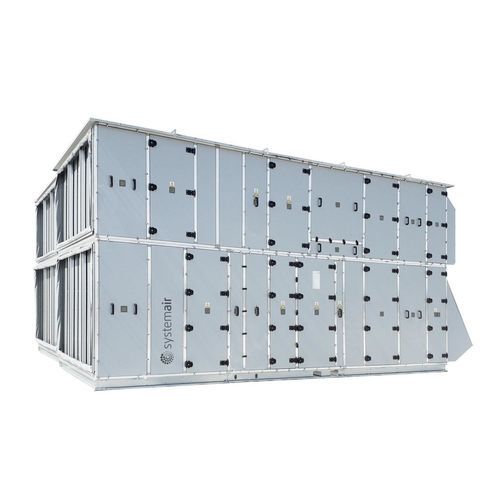

Unidad de tratamiento de aire para climatización KA

para hospitalesmodularde higiene

Overview
Las unidades Systemair KA son una solución modular de tratamiento de aire diseñada para ofrecer flexibilidad y eficiencia energética. Cada módulo está optimizado para un funcionamiento fiable y la serie aporta rendimientos certificados por Eurovent.

Key features

• Diseño modular con múltiples tamaños
• Ejecuciones estándar, higiénica o resistente a la corrosión
• Opciones de instalación interior y exterior
• Amplio rango de aplicaciones (comercial, industrial, sanitario)
• Funcionamiento totalmente automático con controles integrados
• Selección y cálculo mediante airCalc++

Completely modular
Las unidades KA son completamente modulares, disponibles en 46 tamaños estándar más 14 tamaños adicionales para unidades de mayor tamaño, adaptándose a los requisitos de caudal y montaje.

Flexible application
Disponibles en ejecuciones estándar, higiénica y resistente a la corrosión para cubrir necesidades de ventilación en distintos tipos de edificios y procesos.

Indoor/outdoor installation
Las unidades son aptas para instalación interior y exterior y se entregan con un sistema de control integrado de fábrica.

Certified performance
Los valores de rendimiento calculados y medidos están certificados por Eurovent. Las versiones higiénicas están certificadas por Hygiene‑Institut des Ruhrgebiets, Gelsenkirchen.

Quality and compliance
Fabricadas conforme a la Directiva de Ecodiseño, la Directiva de Máquinas, la Directiva de Baja Tensión, la Directiva EMC y normas aplicables como EN 1886, EN 13053 y EN 16798‑3.

• Mechanical properties in accordance with EN 1886:
• Clase de transmitancia térmica T2
• Clase de puente térmico TB2 / TB3
• Clase de resistencia mecánica del carcasa D1
• Clase de fugas del carcasa L1 / L2

Doors and access
Puertas con bisagras y paneles desmontables que facilitan el acceso a los componentes internos para mantenimiento e inspección.

Base frame
El bastidor de acero galvanizado protege contra la corrosión y daños, aporta rigidez estructural y facilita el transporte y la instalación. Opciones:

• Bastidor 125 mm (sin patas)
• Bastidor 250 mm (sin patas)
• Bastidor 125 mm con patas ajustables 110–175 mm

El bastidor se suministra con abrazaderas de elevación. Está disponible un bastidor intermedio opcional de 125 mm para tamaños grandes.

Handles and hinges
Bisagras y manillas duraderas que aumentan la vida útil, la seguridad y la hermeticidad del carcasa.

Panels
Paneles aislados de doble envoltura con rotura de puente térmico, atornillados al bastidor desde el exterior.

Insulation

• Material: lana de roca
• Grosor: 50 mm
• Densidad: 100 kg/m3
• No combustible, clase A1 (EN 13501‑1)

Jackets and built‑in element materials

• Acero recubierto ZnAlMg
• Chapa de acero galvanizada prelacada RAL 9006
• Aceros inox AISI 304 (No. 1.4301)
• Aceros inox AISI 316L (No. 1.4404)

Frame profiles and corners
Estructura de perfiles de aluminio (AlMgSi, EN AW‑6060) con esquinas redondeadas de nailon (PA6+GF20%). Opciones: puente térmico interrumpido, aluminio pintado RAL9006 o anodizado.

Joints and sealing tapes
Se emplea cinta de sellado autoadhesiva en las juntas de paneles fijos; las puertas usan cinta autoadhesiva o espumada según la ejecución. Todos los sellos y compuestos PU tienen estructura celular cerrada y son resistentes a mohos y microorganismos. Opciones de sellado:

• Sellador aplicado a las aberturas inferiores del carcasa interno (estándar)
• Sellador aplicado a todas las aberturas de paneles fijos del carcasa interno (higiénico)
• Sellador aplicado a todas las aberturas de paneles fijos del carcasa externo (exterior)

KA — Standard
Las unidades estándar se fabrican según los requisitos técnicos, de seguridad e higiene generales para la ventilación de edificios residenciales, educativos, comerciales e industriales.

KA — Hygienik
Las unidades higiénicas cumplen requisitos adicionales para instalaciones médicas y entornos críticos y están certificadas por Hygiene‑Institut des Ruhrgebiets conforme a DIN 1946‑4, VDI 6022‑1, ÖNORM H6021, ÖNORM H6020, VDI 3803‑1 y SWKI VA104‑01 / SWKI VA105‑01.

Construction, control and selection

• Construcción: Carcasa compuesta por marco de montaje, paneles y bastidor; dimensiones en función del caudal requerido, geometría y elementos integrados; interior y elementos expuestos con acabado de bordes lisos o redondeados.
• Control: El sistema de control KA permite ajustar parámetros a través de terminal portátil o mediante un sistema de gestión de edificios (ordenador/smartphone).
• Selección: airCalc++ ofrece selección rápida, cálculos termodinámicos y datos técnicos para módulos, recuperación de calor, baterías, consumo energético, acústica, planos, dimensiones y pesos, y diagrama de Mollier.

Características / especificaciones técnicas

• Serie: KA
• Diseño modular: 46 tamaños estándar + 14 tamaños grandes adicionales
• Ejecuciones: Standard, Hygienic, Corrosion‑resistant
• Instalación: Interior o Exterior
• Controles: Sistema de control integrado de fábrica; ajustable vía terminal portátil o BMS (ordenador/smartphone)
• Certificaciones: Rendimiento certificado Eurovent; certificación higiénica por Hygiene‑Institut des Ruhrgebiets (unidades higiénicas)
• Directivas y normas aplicables: Ecodesign, Machinery Directive, Low Voltage Directive, EMC Directive; EN 1886, EN 13053, EN 16798‑3
• Propiedades mecánicas EN 1886: Transmitancia térmica T2; Puente térmico TB2 / TB3; Resistencia mecánica D1; Fugas de aire del carcasa L1 / L2
• Aislamiento de paneles: lana de roca, 50 mm de espesor, 100 kg/m3 de densidad, no combustible clase A1 (EN 13501‑1)
• Materiales de paneles: acero recubierto ZnAlMg; chapa de acero galvanizada prelacada RAL 9006; inox AISI 304; inox AISI 316L
• Opciones de bastidor: 125 mm; 250 mm; 125 mm + patas ajustables 110–175 mm; abrazaderas de elevación; bastidor intermedio 125 mm opcional para tamaños grandes
• Marco: Perfil de aluminio AlMgSi (EN AW‑6060) con esquinas redondeadas de nylon (PA6+GF20%); disponible con puente térmico interrumpido, pintado RAL9006 o anodizado
• Opciones de sellado: standard (aberturas inferiores internas), hygienic (todas las aberturas internas fijas), outdoor (todas las aberturas externas fijas)
• Herramienta de selección: airCalc++ (cálculos de módulos, recuperación de calor y baterías; consumo energético; acústica; planos; dimensiones y pesos; diagrama de Mollier)
