Transductor de presión MEAS 85

analógico

Resumen del producto

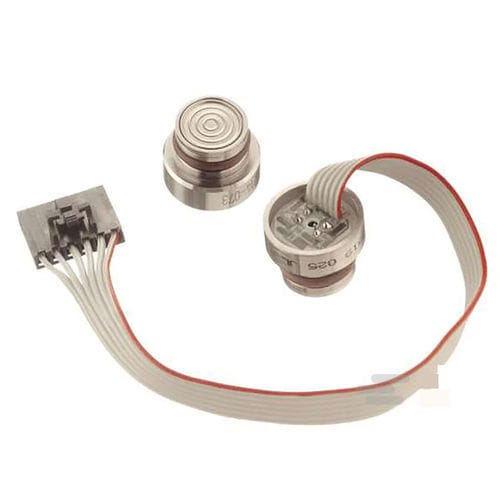

El 85 Flush Mount es un sensor de presión piezoresistivo de silicio de perfil reducido, compatible con medios, alojado en una carcasa de acero inoxidable 316L. Aceite de silicona transfiere la presión desde el diafragma 316L al elemento sensible. Un sustrato cerámico con resistencias recortadas con láser proporciona compensación de temperatura, corrección de offset y, mediante una resistencia de ajuste de ganancia, permite la intercambiabilidad de rango a ±1 %.

Beneficios

• Montaje tipo flush con junta tórica para contacto directo con el proceso
• Rango de temperatura compensado: 0 °C a 70 °C
• No linealidad de presión: ±0,1 %
• Rendimiento térmico: ±0,75 %
• Intercambiabilidad de rango: ±1,0 % (resistencia de ajuste de ganancia)
• Diseño de estado sólido compatible con medios

Características del tipo de producto

• Tipo de sensor: sensores de presión con salida mV
• Tipos de presión: Absoluto, Manométrico
• Opciones de paquete: montaje flush (junta tórica), racores roscados, soldable

Características de configuración

• Conexión eléctrica: cable con conector o conector de 4 pines

Características eléctricas

• Corriente de alimentación: 1,5 mA
• Señal de salida: 100 mV

Dimensiones

• Diámetro del producto (mm): 15,85 | 22,09
• Diámetro del producto (in): 0,624 | 0,87
• Altura del producto (mm): 9,3 | 9,9
• Altura del producto (in): 0,366 | 0,39

Condiciones de uso

• Rangos de presión (psi): 15 | 50 | 100
• Rango de temperatura de funcionamiento: -40 a 125 °C [ -40 a 257 °F ]

Funcionamiento / Aplicación

• Presión de prueba: 3× el rango
• Detalles de la señal de salida: 100 mV nominal

Otros

• Opciones de sensor: sin tubo
• No linealidad: ±0,1 %
• Racor: montaje flush (junta tórica)

Variantes de producto (tabla)
15 PSIG FLUSH MOUNT PRESSURE SENSOR | TE Part #: 85-015G-FC | Pressure Type: Gauge | Sensor Package: Threaded Process Fittings, Weldable
100 PSIA FLUSH MOUNT PRESSURE SENSOR | TE Part #: 85-100A-FC | Pressure Type: Absolute | Sensor Package: Threaded Process Fittings, Weldable

Especificaciones técnicas

• Modelo / Serie: 85 Flush Mount (MEAS 85 series)
• Salida: 100 mV (sensor de presión salida mV)
• Rangos de presión disponibles: 15, 50, 100 psi
• Tipos de presión: Absoluto y Manométrico
• Temperatura de funcionamiento: -40 a 125 °C (-40 a 257 °F)
• Corriente de alimentación: 1,5 mA
• No linealidad: ±0,1 %
• Rendimiento en temperatura: ±0,75 %
• Intercambiabilidad de rango: ±1,0 % (mediante resistencia de ajuste de ganancia)
• Presión de prueba: 3× el rango
• Material carcasa / diafragma: acero inoxidable 316L
• Elemento sensible: silicio piezoresistivo; transferencia por aceite de silicona; sustrato cerámico con resistencias recortadas con láser
• Conexiones eléctricas: cable con conector o conector de 4 pines
• Paquete típico: montaje flush (junta tórica); disponible también con racores roscados o soldables
• Referencia: catálogo TE CAT-MIPS0014
