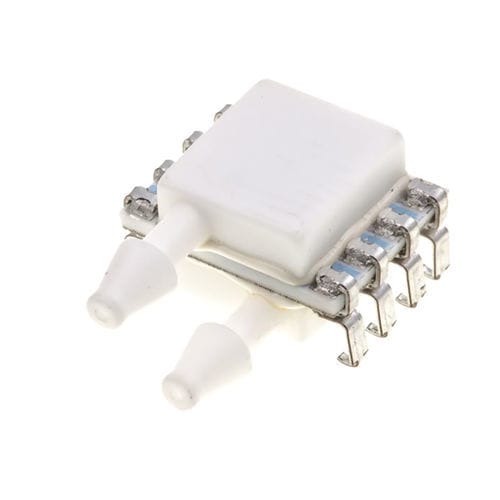

Sensor de presión MEAS MS4515

de procesode monitorizaciónen miniatura

Descripción
El MS4515 es un sensor de presión diferencial basado en cerámica para montaje en PCB con salida analógica ratiométrica amplificada. Incorpora acondicionamiento CMOS para ofrecer un transductor económico y de alto rendimiento. La familia está totalmente calibrada y compensada en temperatura con una banda de error total típica (TEB) inferior al 1,0% en la gama compensada. Su construcción cerámica robusta y las opciones de puerto lo hacen adecuado para aplicaciones OEM compactas. Mide presión diferencial o manométrica en rangos de 2 a 30 inH2O y utiliza puertos en espiga de 1/8" que aceptan tubería ID 3/32".

Beneficios

• Paquete DIL montado en PCB para montaje through-hole
• Rangos de presión de 2 a 30 inH2O (50,8 a 762 mmH2O)
• Salida analógica ratiométrica amplificada para conexión directa a ADC
• Disponible en tipos diferencial y manométrico
• Compensado en temperatura para rendimiento estable
• Funciona con 3,3 V o 5,0 V
• Puertos en espiga 1/8" compatibles con tubería ID 3/32"

Características del producto (resumen)

• Modelo / Serie: MS4515
• Marca: MEAS
• Tipo de sensor: Analógico, salida ratiométrica amplificada
• Tipos de presión: Diferencial y Manométrico
• Rangos de presión (ejemplos): 50,8; 101; 127; 254; 762 mmH2O (2, 4, 5, 10, 30 inH2O)
• Presión (psi): 1,45 | 300
• Presión de prueba: típ. 300 psi o 5X FS según variante
• Salida: 10–90% Vdc o 5–95% Vdc según variante
• Tensión de alimentación: 3,3 V o 5,0 V (según variante)
• Corriente de alimentación: aprox. 3 mA (típica)
• Precisión: ej. ±0,25% span (según variante)
• Rango de temperatura de funcionamiento: -10 a 85 °C
• Paquete / montaje: 8 pines DIL, montaje through-hole en PCB
• Dimensiones (ejemplos): ancho 9,9 mm o 17,4 mm; largo 12,7 mm; alto 7,2 mm o 19,5 mm (según variante)

Variantes disponibles

• 4515-DS3A002DP | Diferencial | 50,8 mmH2O | Prueba 300 psi | Salida 10–90% Vdc | 3,3 V | Sin opción
• 4515-DS3A004GP | Manométrico | 101 mmH2O | Prueba 300 psi | Salida 10–90% Vdc | 3,3 V | Sin opción
• 4515-DS3A005GP | Manométrico | 127 mmH2O | Prueba 300 psi | Salida 10–90% Vdc | 3,3 V | Sin opción
• 4515-DS3A010DP | Diferencial | 254 mmH2O | Prueba 300 psi | Salida 10–90% Vdc | 3,3 V | Sin opción
• 4515-DS3A030DP | Diferencial | 762 mmH2O | Prueba 300 psi | Salida 10–90% Vdc | 3,3 V | Sin opción
• 4515-DS3B002DP | Diferencial | 50,8 mmH2O | Prueba 300 psi | Salida 5–95% Vdc | 5 V | Sin opción
• 4515-DS3B030GP | Manométrico | 762 mmH2O | Prueba 300 psi | Salida 5–95% Vdc | 5 V | Sin opción
• 4515-DS5A002DP | Diferencial (2 inH2O) | 50,8 mmH2O | Salida 10–90% Vdc | 5 V | Sin opción
• 4515-DS5A004DP | Diferencial | 101 mmH2O | Prueba 5X FS | Salida 10–90% Vdc | 5 V | Sin opción
• 4515-DS5A005DP | Diferencial | 127 mmH2O | Prueba 300 psi | Salida 10–90% Vdc | 3,3 V | Sin opción
• 4515-DS5A005GP | Manométrico | 127 mmH2O | Prueba 300 psi | Salida 10–90% Vdc | 3,3 V | Sin opción
• 4515-DS5A010DP | Diferencial | 254 mmH2O | Prueba 300 psi | Salida 10–90% Vdc | 3,3 V | Sin opción
• 4515-DS5A030GP | Manométrico | 762 mmH2O | Prueba 300 psi | Salida 10–90% Vdc | 3,3 V | Sin opción
• 4515-DS5B002DP | Diferencial | 50,8 mmH2O | Prueba 300 psi | Salida 5–95% Vdc | 5 V | Sin opción
• 4515-DS5B030GP | Manométrico | 762 mmH2O | Prueba 300 psi | Salida 5–95% Vdc | 5 V | Sin opción
• 4515-TP3A010GPF | Manométrico | 254 mmH2O | Prueba 300 psi | Salida 10–90% Vdc | 3,3 V | Revestimiento en gel
• 4515-TP3B010GP | Manométrico | 254 mmH2O | Prueba 300 psi | Salida 5–95% Vdc | 5 V | Sin opción

Notas clave

• Familia totalmente calibrada y compensada en temperatura; TEB típico < 1,0% en la gama compensada
• Configuraciones de puerto disponibles: lateral, superior y montaje en colector
• Puertos en espiga 1/8" aceptan tubería ID 3/32" para conexiones de fluido compactas

Especificaciones técnicas

• Modelo / Serie: MS4515 (MEAS MS4515)
• Marca: MEAS
• Tipo de sensor: Analógico, salida ratiométrica amplificada
• Tipos de presión: Diferencial y Manométrico
• Rangos de presión: 50,8; 101; 127; 254; 762 mmH2O (2, 4, 5, 10, 30 inH2O)
• Presión (psi): 1,45 | 300
• Presión de prueba: típ. 300 psi o 5X FS según variante
• Detalles de salida: 10–90% Vdc o 5–95% Vdc según variante
• Tensión de alimentación: 3,3 V o 5,0 V
• Corriente: aprox. 3 mA típico
• Precisión: ej. ±0,25% span (según variante)
• Temperatura de funcionamiento: -10 a 85 °C
• Paquete / montaje: 8 pines DIL, montaje through-hole en PCB
• Dimensiones típicas: ancho 9,9 mm o 17,4 mm; largo 12,7 mm; alto 7,2 mm o 19,5 mm (según variante)
• Puertos: configuraciones doble sideport o top port
• Opciones: Revestimiento en gel o Sin opción
