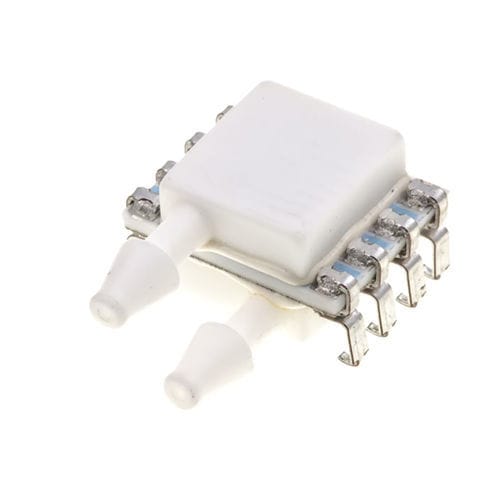

Transductor de presión MEAS MS4525

de presión de vacíoanalógico

Resumen del producto
El MS4525 es un transductor de presión analógico compacto, de cerámica, para montaje en PCB. Totalmente calibrado y compensado en temperatura (banda de error total <1,0 % en la gama compensada). Funciona con una única alimentación de 3,3 V o 5,0 V y requiere un solo componente externo. Disponible en versiones side-port, top-port y montaje en colector. Mide presión absoluta, manométrica, diferencial o compuesta de 1 a 150 psi. Puertos de presión con espiga de 1/8 in compatibles con tubo de 3/32 in ID.

Familia de producto / Serie

• Familia de producto: MEAS
• Serie / Modelo: MS4525

Beneficios / Características clave

• Transductor de presión montado en PCB en carcasa cerámica
• Salida analógica amplificada y ratiométrica (según variante)
• Tipos de presión: diferencial, manométrica, absoluta, compuesta, vacío
• Compensado en temperatura en la gama especificada
• Alimentación única: 3,3 V o 5,0 V
• Rangos de presión disponibles: 1 a 150 psi
• Salida analógica de alto nivel (ejemplos: 10–90% Vdc o 5–95% Vdc)
• Puertos de presión con espiga de 1/8 in (para tubo 3/32 in ID)

Características del producto (resumen)

• Estilo de patas: J style through-hole
• Paquete del sensor: DIL de 8 pines o SMD de 8 pines
• Tipo de sensor: módulo sensor de presión analógico
• Opciones de tipo de presión: Absoluta, Compuesta, Diferencial, Manométrica, Vacío

Características eléctricas (extracto)

• Corriente de alimentación: ~3 mA (típico)
• Tensión de alimentación: 3,3 V o 5,0 Vdc

Dimensiones (valores seleccionados)

• Ancho (mm): 9,9 | 17,4 | 20,3
• Ancho (in): 0.389 | 0.39 | 0.685 | 0.69 | 0.799
• Longitud (mm): 12,4 | 12,7 | 17,4
• Longitud (in): 0.49 | 0.5 | 0.685
• Altura (mm): 4,4 | 7,2 | 8,2 | 9 | 11,7 | 11,95 | 15,3 | 19,5
• Altura (in): 0.173 | 0.283 | 0.322 | 0.35 | 0.46 | 0.47 | 0.6 | 0.767

Condiciones de uso y rangos de presión

• Presión (psi) ejemplos: 1 | 2 | 5 | 15 | 30 | 50 | 100 | 150
• Presión (bar) ejemplos: 0,068 | 0,344 | 0,345 | 1,034 | 2,068 | 3,44 | 6,89
• Rango de temperatura de funcionamiento: -25 a 105 °C (-13 a 221 °F)

Funcionamiento / Detalles de aplicación

• Interfaces de salida: analógica ratiométrica amplificada (mayoría de variantes); algunas variantes ofrecen I2C — comprobar la hoja de datos por variante
• Unidades de presión soportadas: psi, bar, mmH2O, inH2O, mmHg (depende de la variante)
• Ejemplos de rangos de salida: 10–90% Vdc o 5–95% Vdc (depende de la variante)
• Precisión típica: ±0,25% de escala (depende de la variante)

Embalaje y opciones

• Configuraciones de puerto del sensor: doble sideport, sideport simple, top port
• Opciones: recubrimiento de gel o sin recubrimiento
• Montaje: montaje en PCB, through-hole J o SMD

Ejemplos de variantes

• TE Part: 20005831-01 — Modelo: 4525-TP5B030APF — Tipo: Absoluto — Proof: 300 psi — Salida: 5–95% Vdc — Alimentación: 5 V — Recubrimiento gel
• TE Part: 20008347-00 — Modelo: 4525-SS5A015VP — Tipo: Vacío (2×FS) — Salida: 10–90% Vdc — Alimentación: 5 V — Sin opción
• Modelo: 4525-DS3A001DP — Tipo: Diferencial — Proof: 1 psi — Salida: 10–90% Vdc — Alimentación: 3,3 V — Sin opción
• Modelo: 4525-TP5A005GSF — Tipo: Manométrico — Proof: 300 psi — Salida: 10–90% Vdc — Alimentación: 5 V — Recubrimiento gel

Hoja de datos / Documentos
La hoja de datos y las notas de aplicación de la familia MS4525 están disponibles. Consulte la hoja MS4525 y las notas MS45xx para detalles eléctricos, mecánicos y de pedido.

Especificaciones técnicas

• Serie / Modelo: MS4525
• Familia: MEAS
• Tipo de sensor: transductor de presión para PCB a base de cerámica
• Tipos de presión: Absoluta, Manométrica, Diferencial, Compuesta, Vacío
• Rangos de presión: 1 a 150 psi (varias variantes)
• Opciones de presión de prueba: 1 psi | 250 | 2×FS | 300 psi | 5×FS (según variante)
• Salida: analógica ratiométrica amplificada; ejemplos de rangos 10–90% Vdc o 5–95% Vdc; algunas variantes indican I2C
• Alimentación: 3,3 V o 5,0 Vdc
• Corriente de alimentación: ~3 mA (típica)
• Precisión: típ. ±0,25% de la escala (según variante)
• Temperatura de funcionamiento: -25 a 105 °C (-13 a 221 °F)
• Mecánica: transductor cerámico; puertos de presión con espiga 1/8 in (compatible con tubo 3/32 in ID)
• Paquete / montaje: montaje en PCB; through-hole J o SMD de 8 pines
• Opciones: recubrimiento de gel o sin opción
