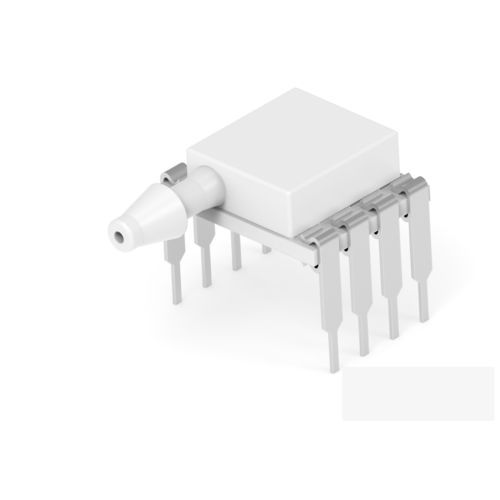

Sensor de presión MEAS MS4525DO

de procesode monitorizacióncon configuración débil

Descripción general
El MEAS MS4525DO es un módulo sensor digital de presión y altímetro para montaje en PCB que mide presión absoluta hasta 10.564,95 mmH2O (775,72 mmHg, 1,034 bar). Ofrece interfaz I²C (0x36H) y una salida de tipo analógica expresada como 10–90% de Vdc. Aplicaciones típicas: detección de altitud y monitorización de presión industrial donde se requiere medición absoluta compacta y de bajo consumo.

Identificadores

• TE Internal #: 20003581-00
• Descripción interna TE: PRESS,XDCR,4525DO-SS3AJ015AP

Características clave

• Tipo de sensor: Módulo sensor digital de presión y altímetro
• Tipo de presión: Absoluta
• Rango de presión: 10.564,95 mmH2O (415,95 inH2O)
• Presión equivalente: 775,72 mmHg
• Presión nominal: 1,034 bar (15 psi)
• Presión de prueba: 3 × escala completa
• Interfaz de salida: I²C (0x36H)
• Señal de salida: 10–90% Vdc (rango equivalente analógico)
• Precisión de presión: ±0,25% de la escala

Características eléctricas

• Tensión de alimentación: 3,3 V
• Corriente de alimentación: 3 mA

Dimensiones

• Altura: 9 mm (0,35 in)
• Longitud: 12,4 mm (0,49 in)
• Ancho: 17,4 mm (0,69 in)

Condiciones de uso

• Rango de temperatura de funcionamiento: -25 a 105 °C (-13 a 221 °F)
• Presión nominal: 1,034 bar (15 psi)

Funcionamiento / Aplicaciones

• Interfaz: I²C (0x36H) para lectura digital
• Medición de presión absoluta hasta 10.564,95 mmH2O
• Apto para detección de altitud, HVAC y monitorización de presión industrial general
• Presión de prueba: 3 × FS

Embalaje y mecánica

• Paquete del sensor: DIL de 8 pines
• Estilo de patillas: Montaje a través de orificio
• Configuración del puerto del sensor: puerto lateral único
• Opciones: Sin opciones adicionales

Especificaciones técnicas

• Marca / Familia: MEAS / MEAS MS4525DO
• Modelo: MEAS MS4525DO
• Precisión: ±0,25% de la escala
• Interfaz: I²C (0x36H)
• Señal de salida: 10–90% Vdc
• Tensión de alimentación: 3,3 V
• Corriente de alimentación: 3 mA
• Dimensiones (H×L×W): 9 × 12,4 × 17,4 mm
• Temperatura de funcionamiento: -25 a 105 °C
• Paquete: DIL 8 pines, montaje a través de orificio, puerto lateral único
