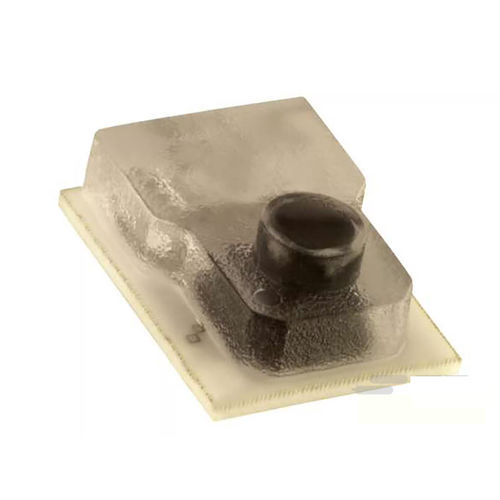

Sensor de presión MEAS 1620

para el sector médicode monitorizaciónde un solo uso

Descripción general
La serie 1620 es un sensor de presión desechable totalmente piezorresistivo en silicio, diseñado para monitorización invasiva de la presión arterial y para su inserción directa en carcasas desechables de presión. El sensor cumple las especificaciones AAMI para transductores de presión sanguínea. La construcción incluye un elemento sensor montado sobre un sustrato cerámico con resistencias de película gruesa recortadas con láser para compensación y calibración, una tapa protectora de plástico y un gel dieléctrico para aislamiento eléctrico y de fluidos. Los sensores se fabrican por lotes en una matriz de 10x12 unidades y se envían en contenedores antiestáticos. Están disponibles opciones de embalaje y rendimiento para OEM.

Características

• Diseñado para aplicaciones médicas desechables de presión arterial
• Paquete híbrido compacto con almohadillas SMD para montaje automatizado
• Interfaz con gel dieléctrico para aislamiento eléctrico y de fluidos
• Rango de temperatura de funcionamiento: 5 °C a 40 °C
• Sensibilidad típica: 5,0 uV/V/mmHg
• Precisión de sustitución: ±1,0% FSO
• Personalización y opciones OEM disponibles

Características del producto

• Estilo de pines: almohadillas SMD
• Paquete del sensor: ensamblaje híbrido
• Tipo de sensor de presión: sensores de presión médicos desechables
• Tipo de presión: gauge

Características eléctricas

• Tensión de alimentación: 6 V

Dimensiones

• Ancho: 10,54 mm [0,415 in]
• Longitud: 8,10 mm [0,32 in]
• Altura: 3,53 mm [0,139 in]

Condiciones de uso

• Rango de temperatura de funcionamiento: 5 – 40 °C [41 – 104 °F]

Operación / Aplicación

• Rango de presión: -50 – 300 mmHg
• Presión de prueba: 125 psi
• Señal de salida: Sensibilidad = 5,0 uV/V/mmHg
• Precisión de presión: ±1,0% FSO

Opciones de sensor

• Agujero estrecho
• Sin opción
• Agujero ancho

Especificaciones técnicas

• Série: serie 1620
• Tipo: sensor de presión de silicio totalmente piezorresistivo para monitorización invasiva de la presión arterial
• Sensibilidad: 5,0 uV/V/mmHg
• Rango de presión: -50 a 300 mmHg
• Presión de prueba: 125 psi
• Precisión: ±1,0% FSO
• Tensión de alimentación: 6 V
• Temperatura de funcionamiento: 5 – 40 °C
• Paquete y montaje: ensamblaje híbrido con almohadillas SMD
• Fabricación típica: matriz 10x12 elementos (120 unidades por sustrato)
