Visión general

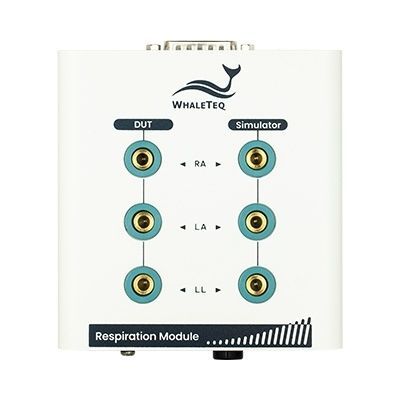

El Módulo de respiración amplía la capacidad de simulación de señales respiratorias por impedancia del SECG 5.0 AIO Multi Vital Sign Simulator para cubrir una gama de línea base más amplia y mayor resolución de variaciones. Está diseñado para la verificación y validación de algoritmos de medición respiratoria y sistemas de procesamiento de señales de monitores de pacientes.

Puntos destacados

• Amplía la gama de línea base respiratoria del SECG 5.0 AIO de 500Ω–2500Ω a 100Ω–4500Ω.
• Mejora la resolución de variación de impedancia a 0.0Ω–10.0Ω (paso mínimo 0.05Ω dentro de 0.0Ω–5.0Ω).
• Reproducción de datos en bruto: carga y reproduce formas de onda registradas clínicamente o definidas por el usuario. Nota: la simulación respiratoria solo es compatible en modo ECG en el SECG 5.0 AIO.

Pedidos y contenido del paquete

• N.º de pieza: 100-EC00006
• N.º de modelo: Respiration module
• Nombre del modelo: Respiration Module
• Contenido del paquete: Módulo de respiración x1; Terminal compuesto x5; Cable BNC (banana macho a banana macho, 31,5 cm, rojo) x3; Cable BNC (banana macho a banana macho, 31,5 cm, negro) x1; Cable DB15 (macho a hembra, 30 cm) x1; Cable de conexión a tierra (pinza cocodrilo a terminal de anillo, 100 cm) x1

Parámetros respiratorios (resumen)

• Frecuencia: 1–200 BrPM (paso 1 BrPM)
• Proporción inspiración:espiración: 1:1, 1:2, 1:3, 1:4, 1:5
• Variaciones de impedancia (ΔΩ): 0.0–5.0Ω (paso 0.05Ω); 5.0–10.0Ω (paso 0.1Ω)
• Precisión de variación: ±(2% del valor + 0.1Ω)
• Valores de línea base de impedancia seleccionables: 100, 200, 500, 1000, 1500, 2000, 2500, 3000, 3500, 4000, 4500 Ω
• Precisión de la línea base: ±2%
• Dérivaciones respiratorias: RA, LA, LL
• Selección de apnea: 1–60 s/min.
• Ruido adicional disponible: 50, 60, 100, 120, 150, 180, 200, 240 Hz; ruido blanco
• Amplitud: 0.01–5 mV (paso 0.01 mV)
• Tasa de muestreo de reproducción de datos en bruto: hasta 10 kHz (compatibilidad con formas de onda ECG combinadas y señales respiratorias por impedancia)
• Modulación de onda (línea base / amplitud / frecuencia): 0–16% (paso 1%)

Accesorios opcionales (información de pedido)

• K22-0300201 — Cable BNC (banana macho a banana macho) (31,5 cm) (rojo)
• K22-0300301 — Cable BNC (banana macho a banana macho) (31,5 cm) (negro)
• K28-0300301 — Cable DB15 (macho a hembra) (30 cm)
• K29-1000801 — Cable de puesta a tierra (pinza cocodrilo a terminal de anillo) (100 cm)
• N54-0120013 — Terminal compuesto

Especificaciones técnicas

• N.º de pieza: 100-EC00006
• Nombre del modelo: Respiration Module
• Producto compatible: SECG 5.0 AIO Multi Vital Sign Simulator (simulación respiratoria compatible en modo ECG)
• Rango de frecuencia respiratoria: 1–200 BrPM (paso 1 BrPM)
• Proporciones inspiración:espiración compatibles: 1:1, 1:2, 1:3, 1:4, 1:5
• Valores de línea base de impedancia: 100–4500 Ω (seleccionables)
• Resolución de variación de impedancia: 0.0–5.0Ω (pasos 0.05Ω); 5.0–10.0Ω (pasos 0.1Ω)
• Precisión de variación: ±(2% del valor + 0.1Ω)
• Precisión de la línea base: ±2%
• Dérivaciones compatibles: RA, LA, LL
• Selección de apnea: 1–60 s/min.
• Opciones de ruido y ruido blanco seleccionables
• Rango de amplitud de señal: 0.01–5 mV (paso 0.01 mV)
• Tasa de muestreo de reproducción: hasta 10 kHz
• Modulación de onda: línea base/amplitud/frecuencia 0–16% (paso 1%)
• Contenido del paquete: Módulo de respiración x1; Terminal compuesto x5; Cables BNC (rojo x3, negro x1); Cable DB15 x1; Cable de puesta a tierra x1
