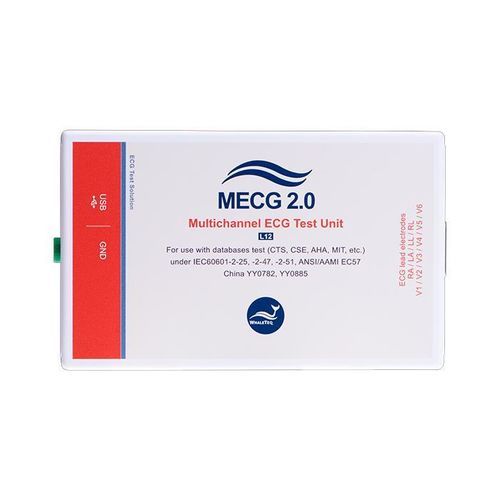

Tester de seguridad eléctrica MECG 2.0

de señalde tensiónpara ECG

Visión general
El reproductor de base de datos ECG MECG 2.0 emite simultáneamente señales analógicas en hasta 8 canales y es compatible con el sistema de 12 derivaciones para verificación de algoritmos y pruebas de equipo. Diseñado para ingenieros de sistemas y software dedicados a I+D, cumplimiento y validación de algoritmos diagnósticos. Incluye señales de prueba integradas y puede cargar/reproducir directamente bases de datos ECG comunes. Cumple con normas médicas internacionales: IEC 60601-2-25, IEC 60601-2-47, ANSI/AAMI EC57, YY0782 y YY0885.

Funciones clave

• Salida analógica simultánea en 8 canales para la verificación de sistemas ECG de 12 derivaciones.
• Bases de datos integradas conforme a normas médicas (p. ej., CTS, CSE) y compatibilidad con formatos estándar de archivos ECG (EDF, AHA, CSE).
• Importación/reproducción directa de bases de datos de investigación comunes (MIT, CU, NST, ESC) sin conversión de formato.
• Reproducción de datos en crudo para reproducir formas de onda clínicas o definidas por el usuario para verificar el rendimiento de algoritmos y generar conjuntos de entrenamiento de IA.
• SDK proporcionado para pruebas automatizadas, controladas por scripts y reproducción por lotes.
• Función de reproducción de comandos para generar, editar y guardar scripts de prueba para procedimientos de prueba repetibles.

Aspectos destacados

• Tasa de muestreo: 1 kHz en 8 canales para una reproducción precisa de la forma de onda.
• Alta resolución de salida: la opción MECG 2.0 (2020) mejora la resolución a 0,15 μV para reproducir con precisión características sutiles de la señal (p. ej., ECG fetal, variaciones del segmento ST).
• Bajo ruido de salida adecuado para la verificación de filtros diagnósticos (<5 μV nivel de ruido de salida).

Pedido / Contenido del paquete (sistema de prueba estándar MECG 2.0)

• Modelo: MECG 2.0 (simulador ECG multicanal con DAC de 16 bits para 12 derivaciones: RA, LA, LL, N, V1–V6).
• Incluye: MECG 2.0 × 1; Caja de interconexión (BB-C1) × 1; Abrazaderas de cable × 12; Cable USB × 1; Cable de puesta a tierra × 1.
• Complemento de software opcional: reproducción en formato EDF con la base de datos PhysioNet Non‑Invasive Fetal ECG (n.º de pieza HC0-ME0D001).
• Accesorio opcional: aislador USB para reducir el ruido de la alimentación del PC (n.º de pieza 100-OT00001).
• Paquetes opcionales de calibración y garantía disponibles (n.º de pieza YY0007, YY0008).

Documentación y herramientas

• Paquete de software, hoja de datos y manual de usuario disponibles en la documentación del producto.
• SDK disponible para pruebas automatizadas e integración con aplicaciones desarrolladas por el usuario.

Especificaciones / Datos técnicos

• Canales de salida: 8 salidas (alimentan 10 electrodos; se muestran como 12 derivaciones en el equipo bajo prueba).
• Precisión de voltaje: Para MECG 2.0: ±1% para valores ≥ 500 μV y ±5 μV para valores < 500 μV. Para MECG 2.0 (2020): ±1% para valores ≥ 100 μV y ±5 μV para valores < 100 μV.
• Resolución de voltaje de salida: 2,4 μV para MECG 2.0; 0,15 μV para MECG 2.0 (2020).
• Rango de voltaje de salida: ±5 mV (amplitud típica base de datos/ECG +5 mV a -5 mV).
• Nivel de ruido de salida (0–150 Hz): <5 μV.
• Precisión temporal: ±1% (diseño del sistema mejor que 0,1% usando referencia de cristal 100 ppm).
• Tasa de muestreo: 1 kHz (8 canales).
• Alimentación: suministro USB (5 V, 0,2 A).
• Entorno de funcionamiento: 15–30 °C; 10–95% HR.
