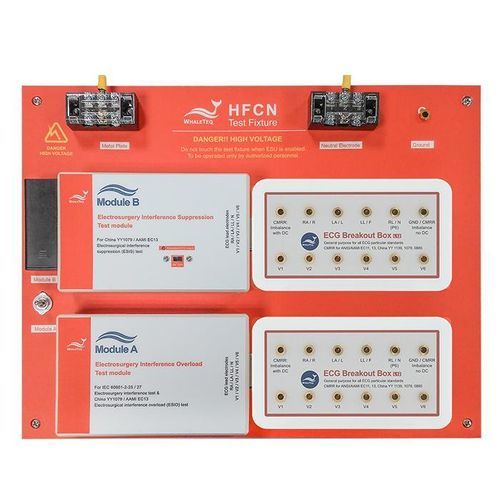

Tester de seguridad eléctrica HFCN

de señalpara bisturí eléctrico

Resumen
El banco de pruebas HFCN es una red de acoplamiento de alta frecuencia diseñada para ensayos de interferencia en electrocirugía (ESIO/ESIS) y verificación de conformidad con IEC 60601, China YY1079 y AAMI EC13. Integra módulos de prueba duales y una caja de derivación para reproducir la impedancia cutánea y proporcionar una ruta de simulación ECG para mediciones normalizadas.

Puntos destacados

• Configuración de doble módulo (Módulo A y Módulo B) para funciones separadas de ESIO/ESIS y simulación ECG
• Circuito integrado de impedancia cutánea: 51 kΩ / 47 nF (C0G) para simular el camino del paciente
• Simulador ECG en el Módulo B que genera señales de 1 mV ±10% para pruebas ESIS
• Alta capacidad de potencia: clasificación >300 W; resistencias de potencia no inductivas de 200 W/ud
• Baja inductancia de las resistencias (<5 μH) y amplio rango de frecuencia DC a 100 MHz
• Compatible con la caja de derivación BB-C1 y las herramientas WhaleTeq SECG 4.0 / MECG 2.0

Especificaciones
Normas: IEC 60601-2-25/-2-27/-2-49:2011 Cláusula 202.6.2.101 (interferencia de electrocirugía); China YY1079:2008 Cláusula 5.2.8.13; AAMI EC13:2002 Cláusula 5.2.9.14 (ESIO/ESIS). Potencia nominal del banco: >300 W. Inductancia de resistores: <5 μH. Rango de frecuencia: DC a 100 MHz. Resistencias de potencia: no inductivas, tolerancia ±5%, TCR ±100 ppm/°C, 200 W por unidad. Simulación de impedancia cutánea: resistor 51 kΩ ±5%; condensador 47 nF ±5% (C0G). Simulador ECG (Módulo B): amplitud 1 mV ±10%; ancho de pulso 75 ms ±10%; frecuencia 73 ±3 bpm.

Información de pedido
N.º de pieza: 100-HF00101. Modelo: HFCN — banco de pruebas de red de acoplamiento de alta frecuencia para ensayos de interferencia en electrocirugía. Paquete estándar: módulo de prueba A, módulo de prueba B y caja de derivación (BB-C1).

Servicio opcional de calibración y extensión de garantía
N.º de pieza: YY0007 — Modelo C3: servicio de calibración por 3 años (intervalo de calibración anual). N.º de pieza: YY0008 — Modelo R3: extensión de garantía limitada de 1 a 3 años.

Especificaciones técnicas

• Cobertura normativa: IEC 60601-2-25/-2-27/-2-49:2011 Cláusula 202.6.2.101; China YY1079:2008 Cláusula 5.2.8.13; AAMI EC13:2002 Cláusula 5.2.9.14 (ESIO/ESIS)
• Potencia nominal: >300 W
• Inductancia de resistores: <5 μH
• Rango de frecuencia: DC a 100 MHz
• Resistencias de potencia: no inductivas, tolerancia ±5%, TCR ±100 ppm/°C, 200 W por unidad
• Simulación de impedancia cutánea: 51 kΩ resistor (±5%), 47 nF condensador (±5%, C0G)
• Simulador ECG (Módulo B): 1 mV ±10% amplitud; 75 ms ±10% ancho de pulso; 73 ±3 bpm
• Contenido del paquete: módulo de prueba A, módulo de prueba B, caja de derivación (BB-C1)
