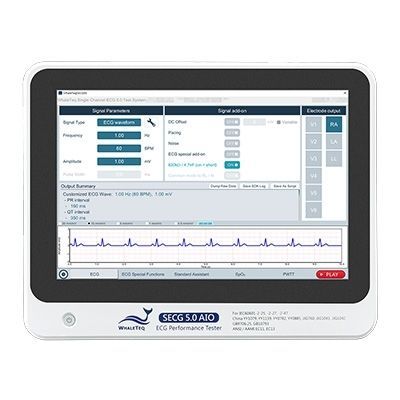

Tester para dispositivos médicos SECG 5.0 AIO

de O2de señalmulti-parámetros

Overview
Diseñado para ingenieros de hardware y sistemas, el SECG 5.0 AIO es un simulador autónomo de signos vitales múltiples que genera señales analógicas ECG precisas y de bajo ruido, y permite superponer respiración, estimulación, offset DC y simulaciones de ruido eléctrico para reproducir escenarios de monitorización reales. Con módulos PPG WhaleTeq puede generar señales SpO2/PPG sincronizadas para pruebas PWTT/PWV. Soporta pruebas de conformidad mediante clic con el Standard Assistant Software y ofrece un SDK para automatización e integración personalizada.

Key functions

• Salida de varios tipos de formas de onda: ECG, seno, triángulo, cuadrada, exponencial, pulso rectangular, pulso triangular y offsets DC
• Parámetros ECG ajustables: amplitudes y duraciones de P/QRS/T, intervalos PR/QT, desviación ST
• Simulación de respiración basada en impedancia con modulación de línea base, amplitud y frecuencia (módulo opcional amplía el rango)
• Simulación de ruido NST: artefactos por movimiento de electrodos, deriva de línea base, ruido muscular; ganancia ajustable y selección de frecuencias de red/ruido blanco
• Modos de simulación de desconexión de derivaciones para pruebas de detección de lead‑off (lead‑on, 10 MΩ, 20 MΩ, abierto)
• Secuencias de prueba automatizadas: automatización de estimulación, barridos de frecuencia/FC y secuencias de prueba automáticas
• Reproducción de datos en bruto: reproducción de bases de datos ECG clínicas o definidas por el usuario para validación de algoritmos
• Standard Assistant Software: elementos de prueba de conformidad en tablas para IEC y otras normas (opcional)
• Soporte PPG: módulos PPG opcionales para pruebas SpO2 y PWTT con ajustes AC/DC/PI

Highlights

• Funcionamiento independiente con pantalla táctil e aislador integrado para reducir ruido relacionado con el ordenador
• Compatibilidad con normas internacionales y regionales aplicables a pruebas ECG/PPG
• SDK incluido para automatización flexible e integración en flujos de verificación
• Módulos opcionales (Respiración, PPG reflectancia/transmisión) que amplían capacidades de prueba multi‑parámetro

Package (standard)

• Consola principal SECG 5.0 AIO x1
• Fuente de alimentación x1
• Terminal compuesto x12
• Cable USB x1
• Cable RCA a BNC x2
• Cable de tierra x1
• Paquete de protección x1

Documentation & Software (examples)

• Ficha técnica y manual de usuario disponibles
• Descargas: aplicación APK/AP, firmware, SDK y notas de la versión

Technical specifications (selected)

• Precisión salida principal: ±1% para amplitudes ≥ 0.5 mVpp
• Resolución DAC: 0.63 µV
• Precisión frecuencia / repetición de pulso: ±0.5%
• Precisión duración de pulso/tiempo (excl. estimulación): ±0.5 ms; precisión duración ECG: ±0.5 ms
• Precisión ancho pulso de estimulación: ±5 µs; rango amplitud estimulación ±2 mV a ±700 mV según especificaciones
• Tasa de muestreo: 10 kHz ±0.05% (ECG); reproducción de datos en bruto hasta 20 kHz
• Offset DC: fijo 300 mV ±1%; variable hasta ±1000 mV ±1% (puede incluir pequeño ruido)
• Rangos parámetros ECG: amplitud P 0–2 mV (paso 0.01); QRS -20–20 mV; duración QRS 5–200 ms; PR 0–200 ms; QT 100–900 ms; FC 1–360 BPM
• Rangos frecuencia de pulsos: 0.05–5.00 Hz (según tipo)
• Tipos de ruido NST y ganancia: movimiento de electrodos, deriva de base, ruido muscular; ganancia 0.1–10; frecuencias de red y ruido blanco seleccionables
• Respiración (con módulo opcional): tasa 1–200 BrPM; selecciones de impedancia y control fino ΔΩ; selección de apnea; reproducción de datos respiratorios con módulo
• SpO2 / PPG (con módulo PPG): FC 10–300 BPM; SpO2 1%–100% precisión ±1% + precisión DUT; niveles LED AC/DC y PI ajustables
• Modo PWTT: diferencia de tiempo 0–5999 ms (paso 1 ms), precisión ±1 ms; sincronización ECG/PPG para escenarios PWTT
• Soporte de conformidad: ayuda en pruebas IEC 60601‑2‑25, IEC 60601‑2‑27, IEC 60601‑2‑47 y normas regionales; Standard Assistant Software proporciona ítems tabulares (software vendido por separado)
