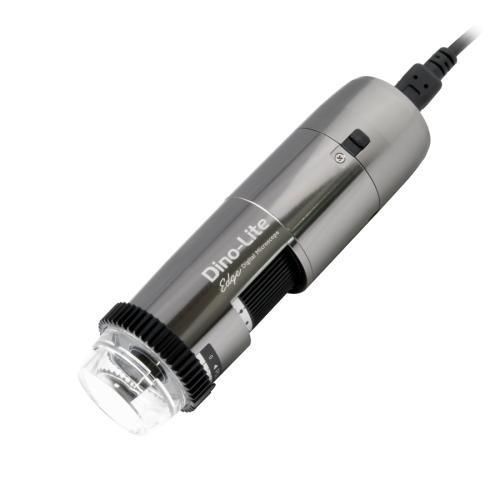

Videomicroscopio digital AF7915MZTL

de inspecciónpara investigación en materialespolarizante

Descripción
El Dino-Lite AF7915MZTL forma parte de la serie Long Working Distance (LWD). Con una distancia de trabajo optimizada para tareas de inspección y un rango de ampliación de 10–140×, es apropiado para aplicaciones que requieren mayor separación del objeto o un campo de visión más amplio, como la inspección de componentes electrónicos, análisis de materiales y control de calidad.

Funciones principales

• Sensor Edge CMOS de 5 MP (2592×1944)
• Profundidad de campo extendida (EDOF)
• Rango dinámico extendido (EDR)
• Ampliación 10–140×
• Larga distancia de trabajo
• Lectura automática de ampliación (AMR)
• Polarizador lineal integrado y ajustable
• Control LED flexible (FLC) con 8 LEDs blancos
• Preparado para inalámbrico (WF-20 opcional)

Observaciones
EDR (Extended Dynamic Range) revela detalles en áreas muy oscuras o muy iluminadas apilando imágenes con diferentes exposiciones. EDOF (Extended Depth of Field) apila automáticamente imágenes con distintos niveles de enfoque para mejorar la profundidad de campo en superficies rugosas o irregulares. AMR proporciona la lectura automática de ampliación para flujos de trabajo de medición. El polarizador integrado reduce los reflejos en muestras brillantes (metal, plástico, vidrio, joyería, electrónica). Las funciones EDOF y EDR están disponibles únicamente en sistemas Windows.

Tabla de datos ópticos
MAGNIFICATION RATE | WORKING DISTANCE* | FIELD OF VIEW (X) | FIELD OF VIEW (Y) | DEPTH OF FIELD
10 | 234.5 | 39.0 | 29.2 | 12.0
20 | 112.5 | 19.5 | 14.6 | 4.5
30 | 72.5 | 13.0 | 9.7 | 3.1
40 | 54.5 | 9.8 | 7.3 | 1.8
50 | 43.5 | 7.8 | 5.8 | 1.2
60 | 37.5 | 6.5 | 4.8 | 0.9
70 | 33.7 | 5.6 | 4.2 | 0.6
80 | 31.3 | 4.9 | 3.6 | 0.5
90 | 29.9 | 4.3 | 3.2 | 0.37
100 | 29.2 | 3.9 | 2.9 | 0.28
110 | 29.1 | 3.5 | 2.6 | 0.22
120 | 29.3 | 3.3 | 2.4 | 0.17
130 | 29.8 | 3.0 | 2.2 | 0.12
140 | 30.5 | 2.8 | 2.1 | 0.09
*Sin tapa frontal. Unidad = mm

Especificaciones técnicas

• Marca: Dino-Lite
• Modelo: AF7915MZTL
• Iluminación: LED blanco, 8 LEDs; LEDs conmutables; difusor incluido (N3C-D); filtro IR de corte >650 nm; sin filtro de emisión
• Polarizador: lineal integrado, ajustable
• Óptica: 10×–140×; lente de vidrio con recubrimiento antirreflectante; larga distancia de trabajo
• Sensor: CMOS 5.0 MP (2592×1944); hasta 30 fps
• Interfaz: USB 2.0
• Compatibilidad: Windows 7/8/10/11; MacOS 10.9+; software: DinoCapture 2.0 (Windows), DinoXcope (Mac)
• Formatos soportados y normas: formatos de imagen y vídeo según SO; estándares DirectShow y UVC
• Inalámbrico: preparado para wireless (WF-20 opcional)
• Carcasa: metal
• Dimensiones: 115 mm (L) × 34 mm (D)
• Peso: 97 g
• Longitud de cable: 1,8 m
• Funciones especiales: AMR, EDR, EDOF, FLC; medición y calibración soportadas; sensor microtouch; ESD safe
• Contenido del paquete: microscopio, funda, CD de software, blanco de calibración, manual, N3C-O, N3C-C, N3C-D, N3C-E, N3C-L, N3C-S
• Garantía: 2 años (Europa)
• Aprobaciones: CE, FCC, ROHS
• Rango de precio indicado: €1.100,00 - €1.300,00
