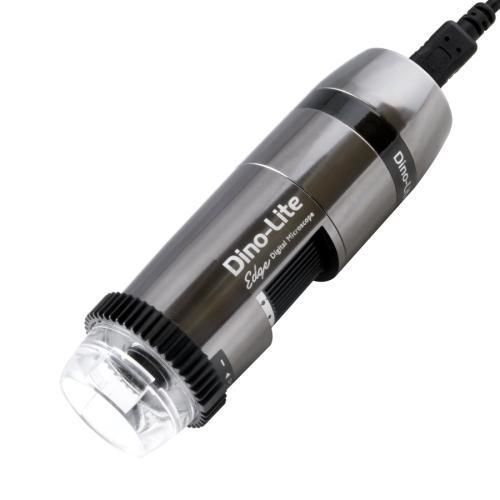

Videomicroscopio digital AM4917MZTL

de inspecciónpolarizadopolarizante

Resumen
El Dino-Lite AM4917MZTL forma parte de la serie EDGE PLUS dentro de la gama de larga distancia de trabajo (LWD). Ofrece aumentos de 10–140x, sensor CMOS de 1,3 MP y conexión USB 2.0 a 30 fps en una carcasa metálica compacta. La larga distancia de trabajo y el polarizador lineal ajustable lo hacen adecuado para la inspección de superficies reflectantes o irregulares en entornos industriales. Este modelo permite obtener información de profundidad mediante el análisis de los desplazamientos de foco para generar datos topográficos (consulte el manual del producto).

Características principales

• Sensor EDGE PLUS 1,3 megapíxel
• Adquisición de profundidad (datos topográficos)
• Extended Depth of Field (EDOF)
• Extended Dynamic Range (EDR)
• Automatic Magnification Reading (AMR)
• Flexible LED Control (FLC)
• Aumento 10–140x
• Larga distancia de trabajo (LWD)
• Polarizador lineal ajustable

Funciones de imagen
EDOF captura múltiples imágenes a distintas profundidades de foco y las combina en una sola imagen nítida para aumentar la profundidad de campo utilizable. EDR captura varias exposiciones y las fusiona para ampliar el rango dinámico. AMR detecta y almacena automáticamente el aumento con las imágenes capturadas para facilitar las mediciones. El polarizador integrado reduce los brillos en muestras brillantes como metales, plásticos, vidrio y placas de circuito impreso. Nota: EDOF, EDR y la adquisición de profundidad están actualmente soportados solo en Windows.

Datos ópticos
MAGNIFICATION RATE | WORKING DISTANCE* | FIELD OF VIEW (X) | FIELD OF VIEW (Y) | DEPTH OF FIELD
10 | 237.6 | 39.1 | 29 | 24.61
20 | 115.0 | 19.5 | 14.7 | 6.68
30 | 75.4 | 13.0 | 9.8 | 3.21
40 | 56.7 | 9.8 | 7.3 | 1.94
50 | 46.4 | 7.8 | 5.9 | 1.33
60 | 40.1 | 6.5 | 4.9 | 0.98
70 | 36.3 | 5.6 | 4.2 | 0.76
80 | 34.0 | 4.9 | 3.7 | 0.62
90 | 32.6 | 4.3 | 3.3 | 0.51
100 | 31.9 | 3.9 | 2.9 | 0.44
110 | 31.7 | 3.6 | 2.7 | 0.38
120 | 31.9 | 3.3 | 2.4 | 0.33
130 | 32.4 | 3.0 | 2.3 | 0.30
140 | 33.2 | 2.8 | 2.1 | 0.27
Listed values may differ slightly · *Without front cap · Unit = mm

Especificaciones técnicas

• Brand: Dino-Lite
• Modelo / código: AM4917MZTL EDGE PLUS
• Tipo de sensor: CMOS · Resolución: 1,3 MP (1280 x 1024)
• Tasa máxima de frames: 30 fps · Interfaz: USB 2.0
• Sistemas operativos: Windows 7/8/10/11, MacOS 11.1 y superiores
• Software: DinoCapture 2.0 (Windows), DinoXcope (Mac)
• Iluminación / LEDs: Blanco, 8 LEDs, FLC (encendido/apagado)
• Filtro IR: IR cut-filter >650 nm · Difusor: N3C-D incluido
• Polarizador: Lineal ajustable
• Aumento: 10x–140x · Zoom macro: No · Distancia de trabajo: Larga (LWD)
• Óptica: Lente de vidrio con capa antirreflejos · Carcasa: Metal
• Bloqueo de aumento: Sí · Medición y calibración: Sí
• Dimensiones: 10,5 cm (L) x 3,3 cm (D) · Peso: 130 g · Cable: 1,5 m
• Funciones especiales: FLC, AMR, EDOF, EDR, adquisición de profundidad
• ESD safe: Sí
• Contenido del paquete: Microscopio, funda, CD software, manual, guía rápida, diana de calibración, front caps y accesorios
• Garantía: 2 años (Europa)
• Aprobaciones: CE, FCC, ROHS
• Rango de precio indicativo: €1100,00 - €1300,00
