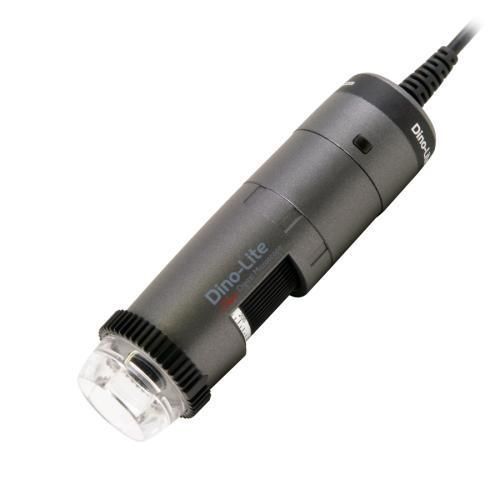

Videomicroscopio digital AM4515ZTL - EDGE

de inspecciónpolarizadoportátil de mano

Visión general
El Dino-Lite Edge AM4515ZTL es un microscopio digital que ofrece alta calidad de imagen y gran flexibilidad gracias a su sistema de tapas intercambiables y a un polarizador lineal integrado ajustable. La Lectura automática de Aumentos (AMR) facilita mediciones rápidas y calibración en el lugar. La larga distancia de trabajo de hasta 23 cm y las tapas incluidas hacen que este modelo sea adecuado para inspección de PCB, montaje de componentes y otras tareas de inspección en tiempo real sobre objetos diminutos.

Código de producto
AM4515ZTL

Características clave

• Automatic Magnification Reading (AMR) para medición y calibración sencilla
• Polarizador integrado y ajustable para reducir reflejos en superficies brillantes
• Distancia de trabajo larga (hasta 23 cm) para inspección de PCB y trabajo en tiempo real
• Varias tapas intercambiables incluidas (N3C-O, N3C-C, N3C-D, N3C-E, N3C-L, N3C-S)
• Microtouch sensor y bloqueo de aumento incluidos
• Interfaz USB 2.0 y amplia compatibilidad de software

Tabla de datos ópticos
MAGNIFICATION RATE | WORKING DISTANCE* | FIELD OF VIEW (X) | FIELD OF VIEW (Y) | DEPTH OF FIELD
* Sin tapa frontal (Unidad = mm)
10 | 234.5 | 39.0 | 31.2 | 12
20 | 112.5 | 19.5 | 15.6 | 4.5
30 | 72.5 | 13.0 | 10.4 | 3.1
40 | 54.5 | 9.8 | 7.8 | 1.8
50 | 43.5 | 7.8 | 6.2 | 1.2
60 | 37.5 | 6.5 | 5.2 | 0.9
70 | 33.7 | 5.6 | 4.5 | 0.6
80 | 31.3 | 4.9 | 3.9 | 0.5
90 | 29.9 | 4.3 | 3.5 | 0.37
100 | 29.2 | 3.9 | 3.1 | 0.28
110 | 29.1 | 3.5 | 2.8 | 0.22
120 | 29.3 | 3.3 | 2.6 | 0.17
130 | 29.8 | 3.0 | 2.4 | 0.12
140 | 30.5 | 2.8 | 2.2 | 0.09

Especificaciones
Iluminación

• Tipo de LED: Blanco
• Número de LEDs: 8 (conmutables on/off)
• Filtro infrarrojo: IR cut-filter >650 nm
• Difusor: Sí (N3C-D incluido)
• Polarizador: Sí, lineal y ajustable

Óptica

• Aumentos: 10x ~ 140x
• Zoom macro: No
• Distancia de trabajo: Larga (ver tabla óptica; hasta 23 cm sin tapa frontal)
• Tipo de lente: Vidrio con recubrimiento antirreflectante

Sensor

• Tipo de sensor: CMOS
• Resolución: 1,3 Megapíxel (1280x1024)
• Tasa máxima de fotogramas: 30 fps

Compatibilidad

• Interfaz: USB 2.0
• Sistemas operativos: Windows 7, 8, 10 & 11; MacOS 10.9 en adelante
• Software: DinoCapture 2.0 (Windows), DinoXcope (Mac OS)
• Estándares de imagen: DirectShow, UVC
• WiFi: Preparado para WiFi mediante WF-10 (opcional)

Carcasa

• Material: Composite / plástico
• Bloqueo de aumentos: Sí
• Dimensiones: 10,5 cm (L) x 3,2 cm (D)
• Peso: 105 g
• Longitud de cable: 1,8 m

Funciones

• Característica especial: Automatic Magnification Reading (AMR)
• Medición y calibración: Sí
• Microtouch sensor: Sí
• ESD safe: No

Información

• Contenido del paquete: Microscopio, funda, CD de software, objetivo de calibración, manual de usuario, N3C-O (Open cap), N3C-C (Closed cap), N3C-D (diffuser cap), N3C-E (extension cap), N3C-L (long cap), N3C-S (side light cap)
• Garantía: 2 años (garantía europea)
• Aprobaciones: CE, FCC, ROHS
• Rango de precio orientativo: €600,00 - €800,00
