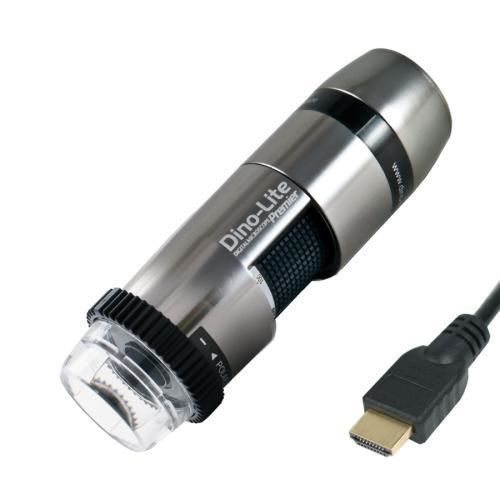

Videomicroscopio digital AM5218MZTL Edge

de inspecciónpolarizadoportátil de mano

Descripción del producto
El Dino-Lite AM5218MZTL Edge es un microscopio de inspección digital con salida directa que se conecta a televisores HDTV y monitores LCD mediante DVI/HDMI. Ofrece resolución HD 720p y hasta 60 fps para imágenes nítidas en tiempo real de componentes pequeños y superficies reflectantes.

Uso y manejo
Con una larga distancia de trabajo (hasta 150 mm) y un rango de aumento de 10×–140×, el AM5218MZTL Edge es adecuado para inspección de placas PCB, ensamblaje electrónico, control de calidad y otras tareas de inspección de precisión. El sensor Microtouch permite congelar la imagen para inspecciones detalladas; una pulsación de 2 segundos enciende/apaga las LED. El polarizador lineal ajustable reduce los destellos en superficies brillantes (metal, componentes electrónicos, plásticos). La carcasa de aluminio es ESD safe y ofrece protección y durabilidad para entornos industriales.

Optical Data Table
MAGNIFICATION RATE | WORKING DISTANCE | FIELD OF VIEW (X) | FIELD OF VIEW (Y) | DEPTH OF FIELD
10 | 234.5 | 39 | 23.4 | 12
20 | 112.5 | 19.5 | 11.7 | 4.5
30 | 72.5 | 13 | 7.8 | 3.1
40 | 54.5 | 9.8 | 5.9 | 1.8
50 | 43.5 | 7.8 | 4.7 | 1.2
60 | 37.5 | 6.5 | 3.9 | 0.9
70 | 33.7 | 5.6 | 3.4 | 0.6
80 | 31.3 | 4.9 | 3.0 | 0.5
90 | 29.9 | 4.3 | 2.6 | 0.37
100 | 29.2 | 3.9 | 2.3 | 0.28
110 | 29.1 | 3.5 | 2.1 | 0.22
120 | 29.3 | 3.3 | 2.0 | 0.17
130 | 29.8 | 3.0 | 1.8 | 0.12
140 | 30.5 | 2.8 | 1.7 | 0.09
Unit = mm

Especificación (resumen)

• Iluminación: 8 LEDs blancos, conmutables; filtro IR >650 nm; filtro de emisión: No; polarizador: lineal ajustable integrado.
• Óptica: Aumento 10×–140×; macro zoom: No; distancia de trabajo: larga (hasta 150 mm); lente: vidrio con recubrimiento antirreflectante.
• Sensor: CMOS; resolución: HD 720p; frecuencia máxima: 60 fps.
• Compatibilidad / Interfaz: DVI & HDMI salida digital directa; Wi‑Fi: No.
• Carcasa: Aluminio, ESD safe; bloqueo de aumento: Sí; dimensiones: 10,5 cm (L) x 3,2 cm (D); peso: 125 g; longitud de cable: 1,8 m.
• Funciones: Sensor Microtouch (congelado de imagen; LED on/off con pulsación de 2 s); ESD safe.
• Contenido del paquete: Microscopio, funda, cable DVI & HDMI, adaptador de corriente, manual de usuario, tapas serie N3C (Abierta/Cerrada/Difusora/Extensión/Larga/Luz lateral).
• Garantía y homologaciones: 2 años (Europa); CE, FCC, RoHS.

Especificaciones técnicas

• Modelo: AM5218MZTL Edge
• Marca: Dino-Lite
• Interfaz: DVI & HDMI (conexión digital directa a HDTV / monitores LCD)
• Tipo de sensor: CMOS
• Resolución: HD 720p
• Frecuencia máxima: 60 fps
• Rango de aumento: 10× – 140×
• Distancia de trabajo: hasta 150 mm (larga)
• Número de LEDs: 8 (blancos), conmutables
• Polarizador: integrado, lineal y ajustable
• Material de la carcasa: aluminio
• Sensor Microtouch: Sí (congelado de imagen; LED on/off con pulsación de 2 s)
• ESD safe: Sí
• Dimensiones: 10,5 cm (L) x 3,2 cm (D)
• Peso: 125 g
• Longitud del cable: 1,8 m
• Contenido: tapas y accesorios N3C incluidos
• Garantía: 2 años (Europa)
