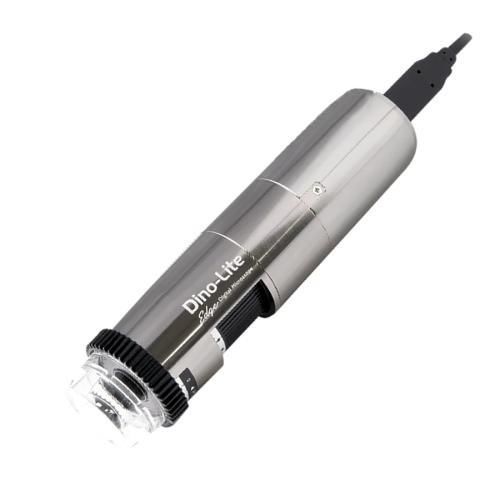

Módulo de cámara para microscopio AG5715MZTL

de inspecciónpara microscopíadigital

Descripción
El AG5715MZTL es una cámara microscopio de inspección de larga distancia de trabajo con sensor de obturador global, que proporciona imágenes en vivo sin distorsión de objetos en movimiento. El disparo externo y por software permite capturas sincronizadas en sistemas de inspección automatizados (estaciones activadas por sensores, sistemas robóticos). Las salidas de estrobo y el modo flash LED permiten adquisiciones cronometradas en entornos de inspección dinámicos. Con sensor de 2,0 MP, rango de aumento 10x–140x y funciones AMR y EDR, está diseñado para imágenes basadas en disparo donde se requiere distancia de trabajo extendida.

Características principales

• Sensor con obturador global
• Ópticas de larga distancia de trabajo (LWD)
• 2,0 megapíxeles (1920 x 1080)
• Aumento 10x–140x con bloqueo de aumento
• Disparo por software y disparo externo
• Salida estroboscópica y modo flash LED
• Control LED flexible mejorado (eFLC)
• Polarizador ajustable
• Rango dinámico extendido (EDR)
• Lectura automática de aumento (AMR)
• Funciones de medición y calibración
• Carcasa metálica, compacta (130 mm x 33 mm)

Tabla de datos ópticos
Tasa de aumento | Distancia de trabajo * | Campo de visión (x) | Campo de visión (y) | Profundidad de campo
10x | 230.0 | 60.70 | 34.14 | 24.34
20x | 111.3 | 30.35 | 17.07 | 6.52
30x | 73.2 | 20.23 | 11.38 | 3.09
40x | 55.3 | 15.17 | 8.54 | 1.86
50x | 45.4 | 12.14 | 6.83 | 1.27
60x | 39.5 | 10.12 | 5.69 | 0.94
70x | 35.9 | 8.67 | 4.88 | 0.73
80x | 33.8 | 7.59 | 4.27 | 0.59
90x | 32.6 | 6.74 | 3.79 | 0.49
100x | 32.1 | 6.07 | 3.41 | 0.42
110x | 32.1 | 5.52 | 3.10 | 0.36
120x | 32.4 | 5.06 | 2.85 | 0.32
130x | 33.1 | 4.67 | 2.63 | 0.28
140x | 33.9 | 4.34 | 2.44 | 0.25
* Sin tapa frontal (unidades: mm)

Resumen de especificaciones

• Iluminación: LED estroboscópico, 8 LEDs; Polarizador: sí (ajustable)
• Óptica: Aumento 10x ~ 140x, larga distancia de trabajo, ópticas para obturador global
• Sensor: CMOS, 2,0 MP (1920 x 1080), 30 fps máx.
• Interfaz: USB 2.0; SO: Windows 10/11; Software: DinoCapture 2.0 / 3.0 (Windows)
• Formatos de imagen soportados (Windows): BMP, PNG, TIF, JPG; Formatos de vídeo: WMV, FLV, SWF (DinoCapture 2.0), MP4 (DinoCapture 3.0)
• Carcasa: Metálica; Bloqueo de aumento: sí; Dimensiones: 130 mm (H) x 33 mm (D); Peso: aprox. 120 g
• Cables: Type‑C a Type‑C (con rosca, 1,8 m) y Type‑C a Type‑A (con rosca, 1,8 m)
• Funciones: eFLC, EDR, AMR, disparo por software, disparo externo, modo flash LED, salida estroboscópica
• Medición y calibración: sí; Sensor Microtouch: sí

Contenido del paquete y conformidad

• Contenido: Microscopio, funda de transporte, N3C-C, N3C-D, N3C-D2, N3C-E, N3C-L, N3C-O, N3C-S
• Garantía: 2 años (garantía europea)
• Aprobaciones: CE, FCC, ROHS
• Rango de precios indicativo: €1.200,00 – €1.400,00
