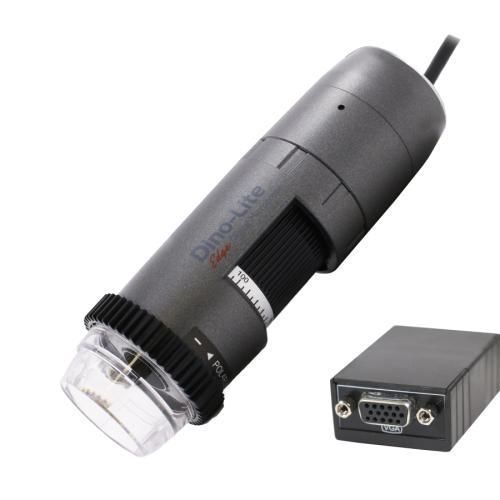

Videomicroscopio digital AM5216ZTL

de inspecciónpolarizadode luz blanca

Descripción general
El AM5216ZTL es un microscopio digital de inspección con salida VGA que proporciona imágenes en tiempo real a 1280 x 720 (720p). Se conecta directamente a pantallas VGA (D-SUB) y ofrece hasta 60 fps para una visualización fluida. El polarizador lineal ajustable reduce deslumbramientos en superficies brillantes y el sensor Microtouch permite congelar la imagen y controlar el encendido/apagado de los LED. El AM5216ZTL sustituye al modelo AM5116ZTL.

Aplicaciones recomendadas
Adecuado para inspección de placas PCB, montaje y retrabajo electrónico, control de calidad de componentes pequeños, inspección micromecánica y cualquier aplicación que requiera visualización en tiempo real con distancia de trabajo ampliada (hasta 15 cm).

Características principales

• Salida directa VGA (D-SUB) para conexión a monitores VGA
• Resolución del sensor: 1280 x 720 (720p)
• Velocidad máxima de imagen: 60 fps
• Rango de aumento: 10x ~ 140x
• Distancia de trabajo larga: hasta 15 cm
• Polarizador lineal ajustable para reducir deslumbramientos/reflejos
• Sensor Microtouch: congelado de imagen y control de LEDs
• 8 LEDs blancos, LED conmutables
• Filtro IR >650 nm y difusor incluido (N3C-D)
• Lente de vidrio con recubrimiento antirreflejante; sensor CMOS

Optical Data Table
MAGNIFICATION RATE | WORKING DISTANCE | FIELD OF VIEW (X) | FIELD OF VIEW (Y) | DEPTH OF FIELD (Unit = mm)
10 | 234.5 | 39.0 | 22 | 12
20 | 112.5 | 19.5 | 11 | 4.5
30 | 72.5 | 13.0 | 7.3 | 3.1
40 | 54.5 | 9.8 | 5.5 | 1.8
50 | 43.5 | 7.8 | 4.4 | 1.2
60 | 37.5 | 6.5 | 3.7 | 0.9
70 | 33.7 | 5.6 | 3.2 | 0.6
80 | 31.3 | 4.9 | 2.8 | 0.5
90 | 29.9 | 4.3 | 2.4 | 0.37
100 | 29.2 | 3.9 | 2.2 | 0.28
110 | 29.1 | 3.5 | 2.0 | 0.22
120 | 29.3 | 3.3 | 1.9 | 0.17
130 | 29.8 | 3.0 | 1.7 | 0.12
140 | 30.5 | 2.8 | 1.6 | 0.09

Especificación
Iluminación
Tipo de LED: White
Número de LEDs: 8
LED on/off: Sí (Microtouch)
Filtro infrarrojo: IR cut-filter >650 nm
Difusor: Sí (N3C-D incluido)
Filtro de emisión: No
Polarizador: Sí, lineal y ajustable

Óptica
Aumento: 10x ~ 140x
Macro zoom: No
Distancia de trabajo: Larga (hasta 15 cm)
Tipo de lente: Vidrio con recubrimiento antirreflejante

Sensor
Tipo de sensor: CMOS
Resolución: 1280 x 720 (720p)
Velocidad máxima de imagen: 60 fps

Compatibilidad
Interfaz: VGA (D-SUB)
WiFi: No

Carcasa
Material de carcasa: Composite / plástico
Bloqueo de aumento: Sí
Dimensiones: 10.5 cm (L) x 3.2 cm (D)
Peso: 105 g
Longitud del cable: 0.6 m

Funciones
Función especial: Sensor Microtouch (congelado de imagen y control de LED)
Medición: No
Calibración: No
ESD seguro: No

Información
Contenido del paquete: Microscopio, funda de transporte, adaptador de alimentación, caja frontal protectora, manual de usuario
Garantía: 2 años (garantía europea)
Aprobaciones regulatorias: CE, FCC, ROHS
Rango de precio indicativo: €600,00 - €800,00
