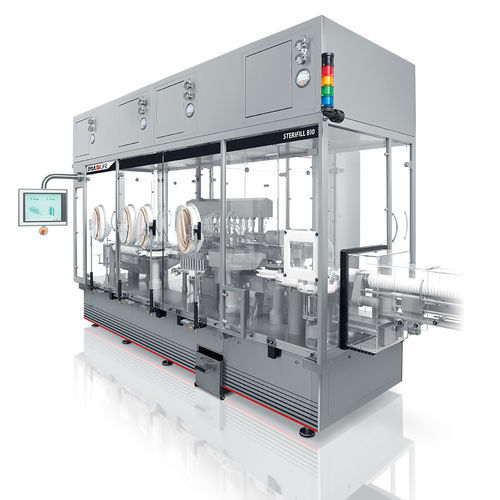

Sistema de llenado y sellado de frascos STERIFILL Series

para ampollaspara la industria farmacéuticaautomático

Resumen
STERIFILL es una máquina lineal compacta y ergonómica para el llenado y sellado de ampollas, diseñada para producción farmacéutica en ambientes estériles. Procesa ampollas abiertas (tipo B y C) y cerradas (tipo D) y puede montarse con hasta 10 bombas dosificadoras para cubrir ritmos de producción medios y altos. Su geometría facilita el flujo de aire unidireccional y la limpieza, y es compatible con la integración en cabinas LAF, RABS e isoladores.

Funcionalidad clave

• Sistema "no ampolla – no llenado" para evitar pérdidas de producto y asegurar la integridad del proceso.
• Sistema de transporte positivo para una manipulación estable del producto durante el llenado y sellado.
• Posibilidad de integración CIP/SIP que permite ciclos automáticos programables de limpieza/esterilización sin desmontaje de componentes.
• Equipamiento estándar para seguridad de circuitos gas/oxígeno: válvulas de seguridad, aspiración de humos, mangueras PTFE reforzadas y fijaciones específicas.
• HMI táctil Siemens para operación intuitiva y monitorización del proceso.
• Diseño de fácil acceso para mantenimiento y limpieza; cambio de formato rápido y sin herramientas.

Versión STERIFILL COMBI
La variante COMBI mantiene el mismo diseño y características técnicas, y permite procesar alternativamente ampollas y viales con un cambio rápido y sin herramientas, aumentando la versatilidad en producciones mixtas.

Aspectos destacados de la máquina

• Procesamiento eficiente que minimiza pérdidas: sistema "no ampolla – no llenado".
• Manipulación fiable: sistema de transporte positivo para indexado consistente.
• Ciclos de higiene automatizados: CIP/SIP programables sin desmontaje.
• Equipamiento de seguridad de grado farmacéutico estándar para líneas de gas/oxígeno.
• Control amigable para el usuario: HMI Siemens.
• Diseñada para accesibilidad, simplificando mantenimiento y limpieza.
• Cambio de formato rápido y sin herramientas para reducir tiempos de inactividad.

Datos técnicos (tabla)
DATOS TÉCNICOS STERIFILL
Model | STERIFILL B4 | STERIFILL B4 COMBI | STERIFILL B6 | STERIFILL B6 COMBI | STERIFILL B8 | STERIFILL B8 COMBI | STERIFILL B10 | STERIFILL B10 COMBI
Producción – ampollas (piezas/minuto) | 200 | 200 | 300 | 300 | 400 | 400 | 500 | 500
Producción – viales (piezas/minuto) | – | 150 | – | 225 | – | 300 | – | 375
Bombas de llenado | 4 | 4 | 6 | 6 | 8 | 8 | 10 | 10
Rango de llenado (ml) | 0.5 – 20 | 0.5 – 50 | 0.5 – 20 | 0.5 – 50 | 0.5 – 20 | 0.5 – 50 | 0.5 – 20 | 0.5 – 50
Diámetro ampolla (mm) | 10.75 – 22.5 (todos los modelos)
Diámetro vial (mm) | – | 16 – 42.5 | – | 16 – 42.5 | – | 16 – 42.5 | – | 16 – 42.5
Tensión estándar | 400 V – 50 Hz (todos los modelos)
Potencia instalada (kW) | 18 | 20 | 18 | 20 | 18 | 20 | 18 | 20
Peso (kg) | 1800 | 2000 | 1900 | 2100 | 2000 | 2200 | 2100 | 2300
Dimensiones máquina (mm) (A / B / C) | B4 series: A – 3300 | B – 1150 | C – 2020; B4 COMBI: A – 3600 | B – 1700 | C – 2020; B6 series: A – 3300 | B – 1150 | C – 2020; B6 COMBI: A – 3600 | B – 1700 | C – 2020; B8 series: A – 3300 | B – 1150 | C – 2020; B8 COMBI: A – 3600 | B – 1700 | C – 2020; B10 series: A – 3650 | B – 1150 | C – 2020; B10 COMBI: A – 3950 | B – 1700 | C – 2020

Características / especificaciones técnicas

• Familia de producto: máquina lineal de llenado y sellado de ampollas (serie STERIFILL).
• Tipos de procesamiento soportados: ampollas abiertas (tipo B, C) y ampollas cerradas (tipo D); versiones COMBI para alternancia ampollas/viales.
• Número máximo de bombas dosificadoras: hasta 10 según modelo.
• Rango de llenado: 0.5 – 20 ml estándar; hasta 50 ml en variantes COMBI.
• Rendimiento: ampollas 200–500 pcs/min según modelo; viales en COMBI 150–375 pcs/min según modelo.
• Materiales y seguridad: válvulas de seguridad gas/oxígeno, aspiración de humos, mangueras PTFE reforzadas y fijaciones dedicadas para circuitos gas/oxígeno.
• Limpieza: opción CIP/SIP para ciclos automáticos sin desmontaje.
• Accionamiento: motores brushless para precisión y movimientos suaves.
• Control: HMI táctil Siemens.
• Instalación: apta para montaje en pared; disponible como unidad independiente o integrada en líneas de procesado (compatible con LAF, RABS, isoladores).
• Eléctrico: tensión estándar 400 V – 50 Hz.
• Potencia instalada: típicamente 18–20 kW según modelo.
• Peso y dimensiones: dependientes del modelo (pesos 1800–2300 kg; dimensiones A/B/C según listado).
