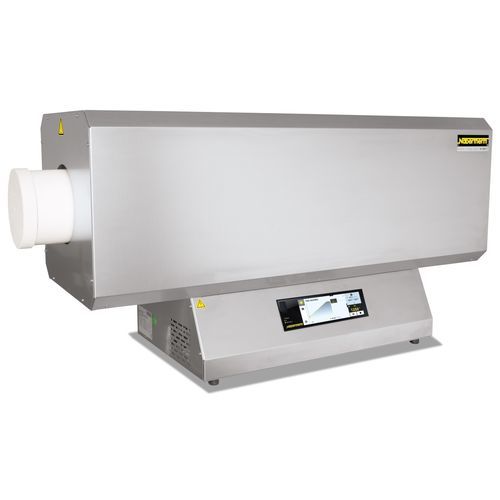

Horno tubular térmico R 50/250/12

para aplicaciones generalesde laboratoriode aire

Descripción general
Los hornos tubulares compactos de la serie R, con tubo de trabajo cerámico C 530 y dos tapones de fibra, están diseñados para procesos térmicos de laboratorio y pequeñas producciones industriales. Cuentan con electrónica de potencia y control integradas para ciclos de calentamiento controlados y procesos reproducibles.

Características principales

• Temperaturas máximas: 1200 °C o 1300 °C
• Diámetros exteriores del tubo: 50 mm, 120 mm, 170 mm
• Longitudes calefactadas: 250 mm, 500 mm, 750 mm, 1000 mm
• Diseño de una zona estándar; opción de tres zonas a partir de 500 mm
• Controlador táctil B510 (5 programas × 4 segmentos) y NTLog Basic para registro de datos por USB
• Carcasa ventilada de doble chapa en acero inoxidable y aislantes sin categorización CLP (sin RCF)
• Relés de estado sólido y elementos de calefacción montados en tubos portantes

Equipamiento estándar

• Tmáx 1200 °C o 1300 °C
• Diseño monozona
• Tubo de trabajo cerámico C 530 con dos tapones de fibra para funcionamiento en aire
• Termopar tipo N (1200 °C) o tipo S (1300 °C)
• Ø tubo exterior: 50–170 mm; longitudes calefactadas: 250–1000 mm
• Carcasa ventilada de doble capa en acero inoxidable
• Relés de estado sólido, elementos calefactores sobre tubos soporte
• NTLog Basic para registro de datos en USB
• Controlador B510 con operación táctil (5 programas × 4 segmentos)

Equipamiento opcional

• Limitador de sobretemperatura con corte ajustable
• Control de carga con medición de temperatura en el tubo de trabajo
• Diseño a tres zonas (desde 500 mm) para mejorar la uniformidad
• Paquetes de alimentación de gas (variantes)
• Control y documentación del proceso mediante paquete de software VCD

Especificaciones técnicas (extracto)
Modelo | Tmáx (°C) | Anch. (mm) | Prof. (mm) | Alt. (mm) | Ø tubo exterior (mm) | Longitud calefactada (mm) | Longitud constante una zona (mm) | Longitud constante tres zonas (mm) | Longitud tubo (mm) | Potencia conectada (kW) | Conexión | Peso (kg)
R 50/250/12 | 1200 | 434 | 340 | 508 | 50 | 250 | 80 | - | 450 | 1,9 | monofásica | 22
R 50/500/12 | 1200 | 670 | 340 | 508 | 50 | 500 | 170 | 250 | 700 | 3,4 | monofásica | 34
R 120/500/12 | 1200 | 670 | 410 | 578 | 120 | 500 | 170 | 250 | 700 | 6,6 | trifásica | 44
R 170/750/12 | 1200 | 920 | 460 | 628 | 170 | 750 | 250 | 375 | 1070 | 10,6 | trifásica | 74
R 170/1000/12 | 1200 | 1170 | 460 | 628 | 170 | 1000 | 330 | 500 | 1400 | 13,7 | trifásica | 89
R 50/250/13 | 1300 | 434 | 340 | 508 | 50 | 250 | 80 | - | 450 | 1,9 | monofásica | 22
R 50/500/13 | 1300 | 670 | 340 | 508 | 50 | 500 | 170 | 250 | 700 | 3,4 | monofásica | 34
R 120/500/13 | 1300 | 670 | 410 | 578 | 120 | 500 | 170 | 250 | 700 | 6,6 | trifásica | 44
R 170/750/13 | 1300 | 920 | 460 | 628 | 170 | 750 | 250 | 375 | 1070 | 12,0 | trifásica | 74
R 170/1000/13 | 1300 | 1170 | 460 | 628 | 170 | 1000 | 330 | 500 | 1400 | 13,7 | trifásica | 89

Notas

• Valores medidos fuera del tubo; diferencia con la temperatura interior del tubo hasta +50 K
• Dimensiones exteriores variables según equipamiento; consultar
• La potencia conectada se refiere al horno estándar y puede aumentar con opciones
