Horno tubular de calor RHT series

de laboratoriode vacíomultigás

Presentación
Mediante el uso de diversos sistemas de alimentación de gas, se puede trabajar en atmósfera de gases protectores o reactivos, no inflamables o inflamables, o en vacío. Los hornos tubulares de alta temperatura están disponibles tanto en versión horizontal (tipo RHTH) como en versión vertical (tipo RHTV). Con los materiales aislantes de alta calidad de placas de fibra moldeadas al vacío se consigue un bajo consumo energético debido al poco calor acumulado y a la conductibilidad calórica.

Descripción general
Los hornos utilizan aislamiento de placas de fibra cerámica moldeadas al vacío para bajas pérdidas térmicas. Están diseñados para funcionamiento en atmósferas controladas (gases protectores/reativos), con opciones para alimentación de gas múltiple y paquetes de vacío. Versiones horizontales (RHTH) y verticales (RHTV) para procesos de laboratorio y aplicaciones de alta temperatura hasta 1800 °C.

Equipamiento estándar

• Tmáx 1600 °C, 1700 °C o 1800 °C
• Una zona de control
• Envolvente ventilado de doble capa hecho de láminas de acero inoxidable texturizado para bajas temperaturas superficiales y alta estabilidad
• Uso exclusivo de materiales aislantes sin categorización según la normativa CE No 1272/2008 (CLP). No se usa lana de silicato de aluminio (fibra cerámica refractaria, RCF)
• Aislamiento de placas de fibra cerámicas moldeadas al vacío

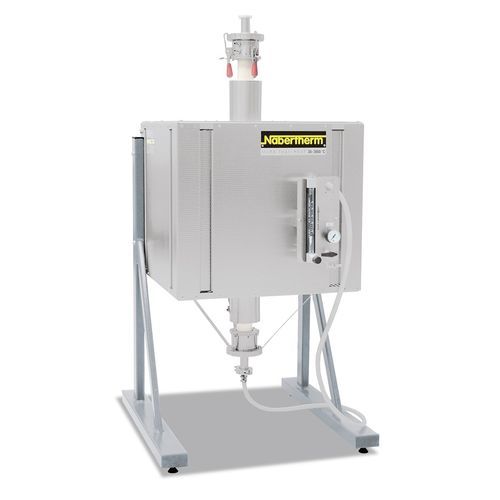

• Hornos tubulares RHTV con soporte para modo vertical
• Termopar tipo B
• Calefacción silenciosa con relé semiconductor
• Tubo de trabajo cerámico C799 que incluye dos tapones de fibra para el funcionamiento al aire
• Elementos calefactores de MoSi2 suspendidos y fáciles de cambiar
• Unidad de potencia con transformador de baja tensión y controlador por tiristor
• Limitador de seguridad ajustable de la temperatura, para el horno y la carga
• Unidad de conexión separada del horno con controlador en el armario vertical separado
• Uso conforme al destino en el marco de las instrucciones de servicio
• NTLog básico para controladores Nabertherm: registro de datos de proceso sobre memoria USB
• Controlador táctil P570 (50 programas con 40 segmentos cada uno)

Equipamiento opcional

• Regulación de lotes con medición de la temperatura en el tubo de trabajo
• Control en tres zonas para optimación de la homogeneidad de la temperatura (sólo hornos tubulares horizontales RHTH)
• Paquete de alimentación de gas 2 para operación con gases de proceso no inflamables
• Paquete de inyección 4 para aplicaciones de hidrógeno
• Paquete de vacío para evacuar el tubo de trabajo
• Control del proceso y documentación por medio del paquete de software VCD para la supervisión, documentación y control

Tabla de especificaciones (resumen)
Modelo | Tmáx (°C) | Dimensiones externas (Anch. x Prof. x Alt.) mm | Máx. Ø de tubo (mm) | Calentado | Longitud constante (mm) | Longitud del tubo (mm) | Potencia (kW) | Conexión | Peso (kg)
RHTH 50/150/.. | 1600 | 530 x 480 x 640 | Ø 50 | 1 zona | 150 | 50 | 5,8 | trifásica | 70
RHTH 80/300/.. | 1700 | 680 x 550 x 640 | Ø 80 | 1 zona | 300 | 100 | 9,4 | trifásica | 90
RHTH 120/600/.. | 1800 | 980 x 550 x 640 | Ø 120 | 1 zona | 600 | 200 | 14,8 | trifásica | 110
RHTV 50/150/.. | 1600 | 610 x 700 x 1130 | Ø 50 | 1 zona | 150 | 30 | 5,8 | trifásica | 70
RHTV 80/300/.. | 1700 | 680 x 700 x 1280 | Ø 80 | 1 zona | 300 | 80 | 10,7 | trifásica | 90
RHTV 120/600/.. | 1800 | 680 x 700 x 1580 | Ø 120 | 1 zona | 600 | 170 | 19,4 | trifásica | 110
Notas: 1) Indicación desde el exterior del tubo. Diferencia con la temperatura en el interior del tubo de hasta +50 K. 2) Sin tubo. 3) Las dimensiones externas varían en la versión con equipamiento opcional. Dimensiones a petición. 4) Calefacción sólo entre dos fases. 5) La potencia conectada se refiere al horno estándar y puede aumentar con equipamiento adicional.

Aplicaciones y ventajas
Diseñados para procesos de laboratorio y materiales avanzados que requieren atmósferas controladas (gases protectores/reativos) y/o vacío. Aislamiento y diseño orientados a bajo consumo energético y alta estabilidad térmica, con opciones para trabajo con hidrógeno y sistemas de alimentación de gas múltiple.

Características / Especificaciones técnicas

• Modelos: versiones horizontales RHTH y verticales RHTV (RHT series)
• Temperatura máxima: hasta 1800 °C (según modelo)
• Material de aislamiento: placas de fibra cerámica moldeadas al vacío (sin RCF)
• Elementos calefactores: MoSi2 (elementos suspendidos, reemplazables)
• Control: controlador táctil P570 (50 programas x 40 segmentos), NTLog básico para registro en USB
• Opciones: paquetes de alimentación de gas, inyección para hidrógeno, paquete de vacío, control en tres zonas (RHTH), paquetes de proceso y documentación VCD
• Seguridad: limitador de temperatura ajustable (horno y carga)
