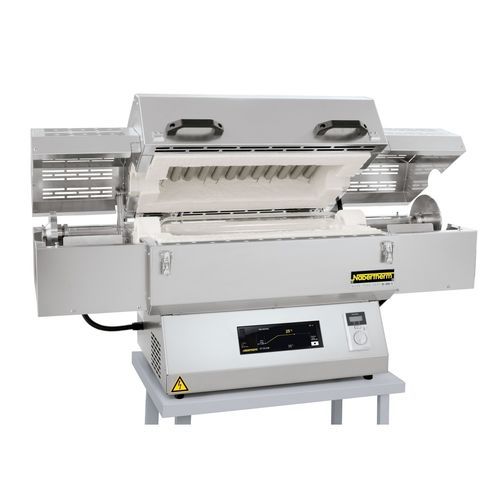

Horno tubular tratamiento térmico RSRB series

de calorde laboratoriode vacío

Resumen
La serie RSRB de hornos tubulares rotatorios está diseñada para procesos por lotes. La rotación del tubo de trabajo mantiene la carga en movimiento y los extremos cónicos retienen el lote durante tiempos de procesamiento prolongados. Es posible un calentamiento controlado mediante perfiles de temperatura programables.

Equipamiento estándar

• Temperatura máxima hasta 1100 °C
• Calentamiento de una zona como estándar
• Carcasa ventilada de doble capa en acero inoxidable texturizado para baja temperatura superficial y estabilidad mecánica
• Materiales aislantes no clasificados según el Reglamento CE n.º 1272/2008 (CLP); sin lana de silicato de aluminio / RCF
• Termopar tipo N
• Relés de estado sólido para control silencioso de la calefacción
• Elementos calefactores montados en tubos soporte para radiación libre
• Configuración sobremesa con reactor de vidrio de cuarzo abierto por ambos extremos y extremos cónicos
• Reactor extraíble para vaciado; accionamiento sin correa y carcasa con bisagras (apertura < 180 °C) para fácil acceso
• Accionamiento regulable continuamente aprox. 1–40 rpm
• NTLog Basic para grabación de datos de proceso en USB
• Controlador táctil B510 (5 programas × 4 segmentos)

Equipamiento adicional

• Control por lote con medición de temperatura dentro del tubo de trabajo
• Control de tres zonas para optimizar la uniformidad de temperatura
• Reactores con nervaduras o versión mezcladora para mejorar el mezclado del lote
• Sistema de alimentación de gas 25 para gases de proceso no inflamables con salida rotatoria estanca
• Paquete de gas 4 para operación con hidrógeno
• Paquete de vacío para evacuar el tubo de trabajo (según bomba, hasta aprox. 10⁻² mbar)
• Mecanismo de inclinación izquierda/derecha para facilitar carga/descarga (inclinación para llenar/vaciar sin extraer el reactor)
• Reactor mezclador de cuarzo con pala integrada para mejorar el mezclado
• Horno montado en base con cuadro de maniobra y controlador integrados, incl. ruedas de transporte
• Control y documentación del proceso mediante paquete de software VCD

Especificaciones técnicas (selección)

• RSRB 80/500/11 — Tmax 1100 °C; ext. ≈ 1200×445×580 mm; Ø tubo 76 mm; longitud calentada 500 mm; longitud constante (1/3 zonas) 170/250 mm; longitud de tubo 1140 mm; potencia 6,6 kW; trifásico; peso ≈ 100 kg
• RSRB 80/750/11 — Tmax 1100 °C; ext. ≈ 1450×495×630 mm; Ø tubo 76 mm; longitud calentada 750 mm; constante 250/375 mm; longitud de tubo 1390 mm; 10,6 kW; trifásico; peso ≈ 115 kg
• RSRB 120/500/11 — Tmax 1100 °C; ext. ≈ 1200×445×580 mm; Ø tubo 106 mm; longitud calentada 500 mm; constante 170/250 mm; longitud de tubo 1140 mm; 6,6 kW; trifásico; peso ≈ 105 kg
• RSRB 120/750/11 — Tmax 1100 °C; ext. ≈ 1450×495×630 mm; Ø tubo 106 mm; longitud calentada 750 mm; constante 250/375 mm; longitud de tubo 1390 mm; 10,6 kW; trifásico; peso ≈ 120 kg
• RSRB 120/1000/11 — Tmax 1100 °C; ext. ≈ 1700×495×630 mm; Ø tubo 106 mm; longitud calentada 1000 mm; constante 330/500 mm; longitud de tubo 1640 mm; 13,7 kW; trifásico; peso ≈ 125 kg

Características / detalles técnicos

• Serie: RSRB — hornos tubulares rotatorios para operación por lotes
• Temperatura máxima: hasta 1100 °C
• Velocidad de giro: regulable aprox. 1–40 rpm; accionamiento sin correa opcional
• Tubo de trabajo: vidrio de cuarzo; opciones de reactor: abierto en ambos extremos, cerrado en uno, reactor mezclador
• Calefacción: 1 zona estándar; opción de 3 zonas
• Control y documentación: NTLog Basic; controlador B510 táctil; software VCD opcional
• Atmósferas: paquetes para gases no inflamables, H2 y vacío (hasta aprox. 10⁻² mbar según bomba)
• Accesorios: salidas rotatorias estancas, enfriadores, termopares de carga, mecanismos de inclinación, chasis con cuadro y ruedas
• Construcción: carcasa ventilada de doble capa en acero inoxidable; aislantes non-CLP
