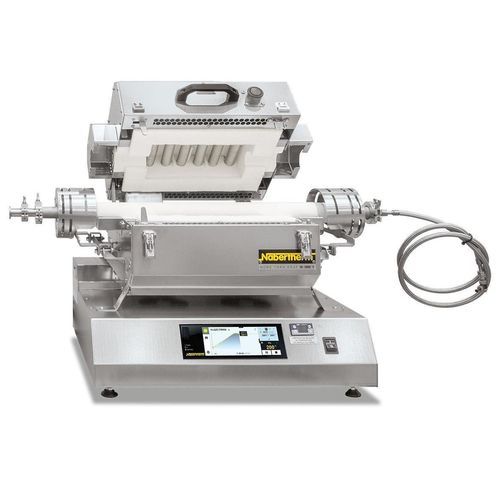

Horno tubular de investigación científica RS 50/250/11

de laboratoriode uso generalde vacío

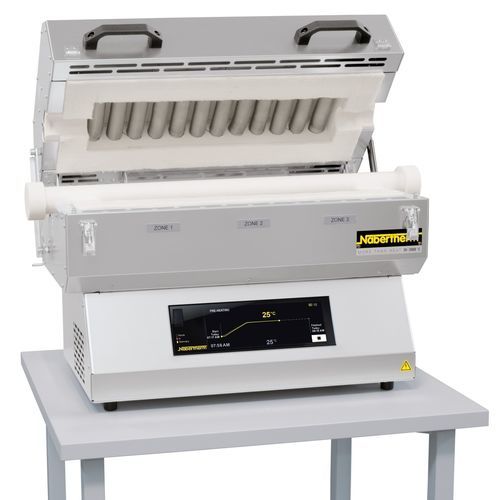

Resumen del producto Los hornos tubulares articulados serie RS están diseñados para operación horizontal y pueden convertirse a vertical mediante un bastidor opcional. El diseño de apertura facilita el cambio rápido y seguro del tubo de trabajo y admite tubos de distintos materiales y diámetros. Versiones hasta 1300 °C y longitudes calefactadas de 250 mm a 1000 mm. Paquetes de gas y vacío permiten trabajo en atmósfera protectora, gas de proceso o vacío. Control mediante controlador táctil estándar o control PLC; registro de datos disponible.

Equipamiento estándar

• Tmax: 1100 °C o 1300 °C
• Longitud calentada: 250–1000 mm
• Diámetro exterior máximo del tubo: hasta 170 mm
• Diseño de una zona (tres zonas opcional)
• Carcasa ventilada de doble capa en acero inoxidable para baja temperatura superficial y estabilidad
• Aislamiento sin lana de silicato de aluminio clasificada (sin RCF)
• Modelo de mesa con cuadro eléctrico externo y controlador
• Cable de conexión de 2 m en conducto metálico protector
• Diseño articulado; temperatura de apertura < 180 °C
• Tubo de trabajo cerámico C 530 con dos tapones de fibra para funcionamiento en aire
• Termopar tipo N (1100 °C) o tipo S (1300 °C)
• Relés de estado sólido para operación silenciosa
• Elementos calefactores sobre tubos soporte para radiación libre
• Controlador C550 (táctil, 10 programas × 20 segmentos); NTLog Basic vía USB

Equipamiento adicional

• Bastidor para conversión a vertical
• Carcasas adaptadoras de tubo para diferentes diámetros
• Control de carga con medida de temperatura en el tubo de trabajo
• Control de tres zonas para mejorar uniformidad
• Sistemas de refrigeración para acelerar el enfriamiento de tubo y carga
• Paquetes de suministro de gas (1, 1.5 o 2) para gases de proceso no inflamables
• Paquete de suministro 4 para aplicaciones con hidrógeno
• Paquete de vacío para evacuar el tubo de trabajo
• Paquete software VCD para control, supervisión y documentación

Especificaciones técnicas (modelos seleccionados)
Modelo; Tmáx (°C); Dimensiones ext. RS-horizontal A×F×H (mm); Cuadro de maniobra A×F×H (mm); Máx Ø tubo (mm); Longitud calentada (mm); Potencia conectada (kW); Conexión eléctrica; Peso (kg)
RS 50/250/11; 1100; 600×470×515; 600×450×218; 50; 250; 2,0; monofásica; 36
RS 120/500/11; 1100; 670×515×590; 600×450×218; 120; 500; 6,7; trifásica; 56
RS 170/750/11; 1100; 920×550×640; 600×450×218; 170; 750; 10,7; trifásica; 84
RS 170/1000/11; 1100; 1170×550×640; 600×450×218; 170; 1000; 13,8; trifásica; 97
RS 50/250/13; 1300; 600×470×515; 600×450×218; 50; 250; 2,0; monofásica; 37
RS 120/500/13; 1300; 670×515×590; 600×450×218; 120; 500; 6,7; trifásica; 56
RS 170/750/13; 1300; 920×550×640; 600×450×218; 170; 750; 12,1; trifásica; 85
RS 170/1000/13; 1300; 1170×550×640; 600×450×218; 170; 1000; 13,8; trifásica; 98

Características técnicas

• Sistema: serie RS, hornos tubulares articulados para laboratorio/producción
• Temperatura máxima: hasta 1300 °C (también 1100 °C)
• Longitudes calefactadas: 250–1000 mm; Ø máx. tubo hasta 170 mm
• Diseño articulado para intercambio rápido de tubo; apertura < 180 °C
• Opcional 3 zonas para mejor uniformidad
• Opciones de gas y vacío, incluido paquete H2
• Control: C550 táctil, PLC y VCD; registro NTLog
• Aislamiento sin RCF para cumplimiento normativo
