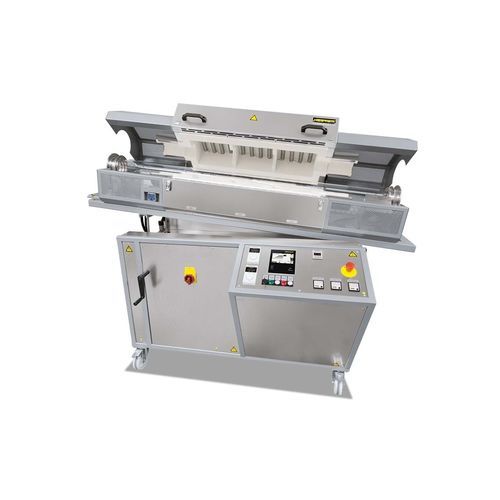

Horno tubular de calor RSRC series

para aplicaciones generalesde laboratoriode vacío

Resumen
Los hornos tubulares rotatorios RSRC están diseñados para el calentamiento de corto tiempo de material a granel que circula de forma continua por un tubo ligeramente inclinado y en rotación. El material se introduce por la parte superior, atraviesa la zona calentada y sale por la parte inferior. El tiempo de residencia se ajusta mediante el ángulo de inclinación, la velocidad de rotación y la longitud del tubo. El sistema de carga cerrado opcional permite operación en atmósfera definida o en vacío. Los tubos de trabajo se seleccionan según el proceso y la temperatura máxima requerida.

Equipo estándar

• Opciones Tmax: 1100 °C (tubo de cuarzo, termopar tipo N) y 1300 °C (tubo cerámico C 530, termopar tipo S)
• Relés de estado sólido para funcionamiento de baja emisión acústica
• Elementos calefactores montados en tubos soporte para radiación libre
• Carcasa ventilada de doble pared en acero inoxidable para baja temperatura exterior y alta estabilidad
• Aislamiento sin RCF (sin fibra cerámica refractaria)
• Accionamiento regulable aprox. 0,5–20 rpm; indicador digital de ángulo de inclinación
• Carcasa abatible (temperatura de apertura < 180 °C) para cambio de tubo
• Sistema compacto sobre bastidor con husillo manual y manivela, armario de maniobra integrado y ruedas
• NTLog Basic para registro de datos USB; controlador táctil B500 (5 programas × 4 segmentos)

Función y equipamiento (detalles adicionales)
El tubo de trabajo gira y está ligeramente inclinado; el caudal y el tiempo de residencia se controlan por ángulo, velocidad y longitud del tubo. Los sistemas opcionales de alimentación/descarga cerrados permiten proceso bajo gas protector o vacío. Tubos de trabajo disponibles: cuarzo, cerámica, metal según aplicación.

Accesorios / Opciones

• Control de carga con medición de temperatura en el tubo
• Control de tres zonas para optimizar la uniformidad térmica
• Tubos de trabajo alternativos y reactores batch de cuarzo (Tmáx 1100 °C)
• Opciones a mayor temperatura hasta 1500 °C a consultar
• Canal vibratorio o tubo de descarga de polvo (apto para procesos en aire)
• Sistema de alimentación continua (~5 L) en atmósfera definida o vacío: tolva inoxidable vibrante, sinfín eléctrico (paso 10/20/40 mm, 0,25–20 rpm), botella colectora de vidrio
• Paquetes de gas (p. ej. 26 para gases no inflamables, 4 para hidrógeno) ; paquete de vacío hasta aprox. 10−2 mbar
• Control y documentación del proceso vía paquete software VCD

Especificaciones técnicas (selección)
Modelo | Tmax (°C) | Ext. A (mm) | Ext. P (mm) | Ext. H (mm) | Ø tubo (mm) | longitud tubo (mm) | longitud calentada 1 zona / 3 zonas (mm) | Potencia (kW) | Conexión | Peso (kg)
RSRC 80/500/11 | 1100 | 1770 | 1050 | 1310 | 80 | 500 | 170 / 250 | 6,7 | trifásica | 305
RSRC 80/750/11 | 1100 | 2020 | 1050 | 1360 | 80 | 750 | 250 / 375 | 10,8 | trifásica | 340
RSRC 120/1000/13 | 1300 | 2270 | 1050 | 1360 | 110 | 1000 | 330 / 500 | 13,9 | trifásica | 350

Características / especificaciones técnicas

• Serie: RSRC (hornos tubulares rotatorios para alimentación continua)
• Diámetros: Ø 80 mm / Ø 110 mm; longitudes: 500 / 750 / 1000 mm
• Velocidad de rotación: aprox. 0,5–20 rpm; ajuste de inclinación manual
• Controlador B500; registro NTLog Basic (USB); opción VCD
• Sistemas de alimentación: tolva vibrante, sinfines (pasos 10/20/40 mm), botella colectora
• Atmósferas: aire, gases protectores, hidrógeno, vacío hasta aprox. 10−2 mbar
• Construcción: carcasa ventilada doble en inox; aislamiento sin RCF
